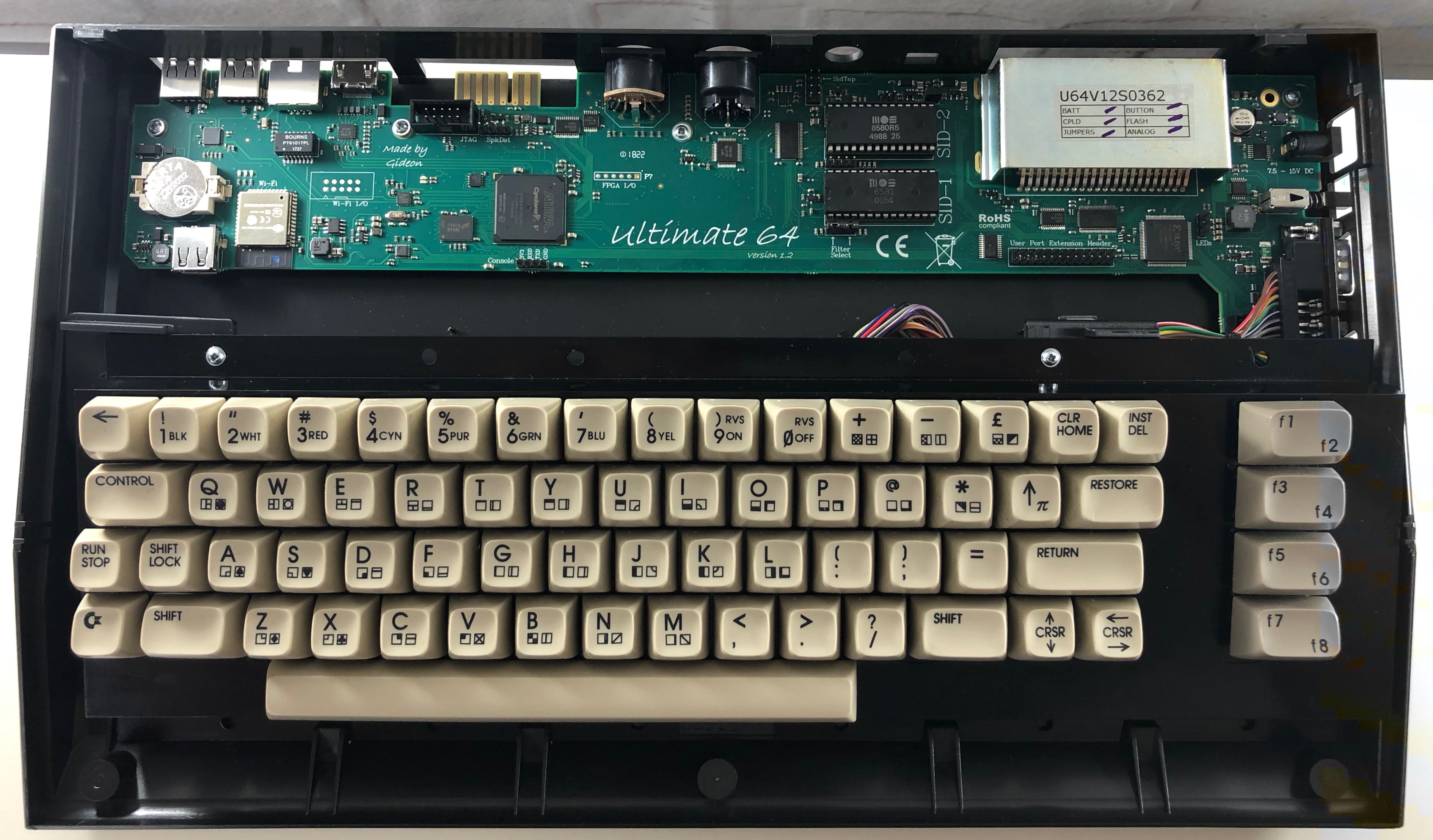

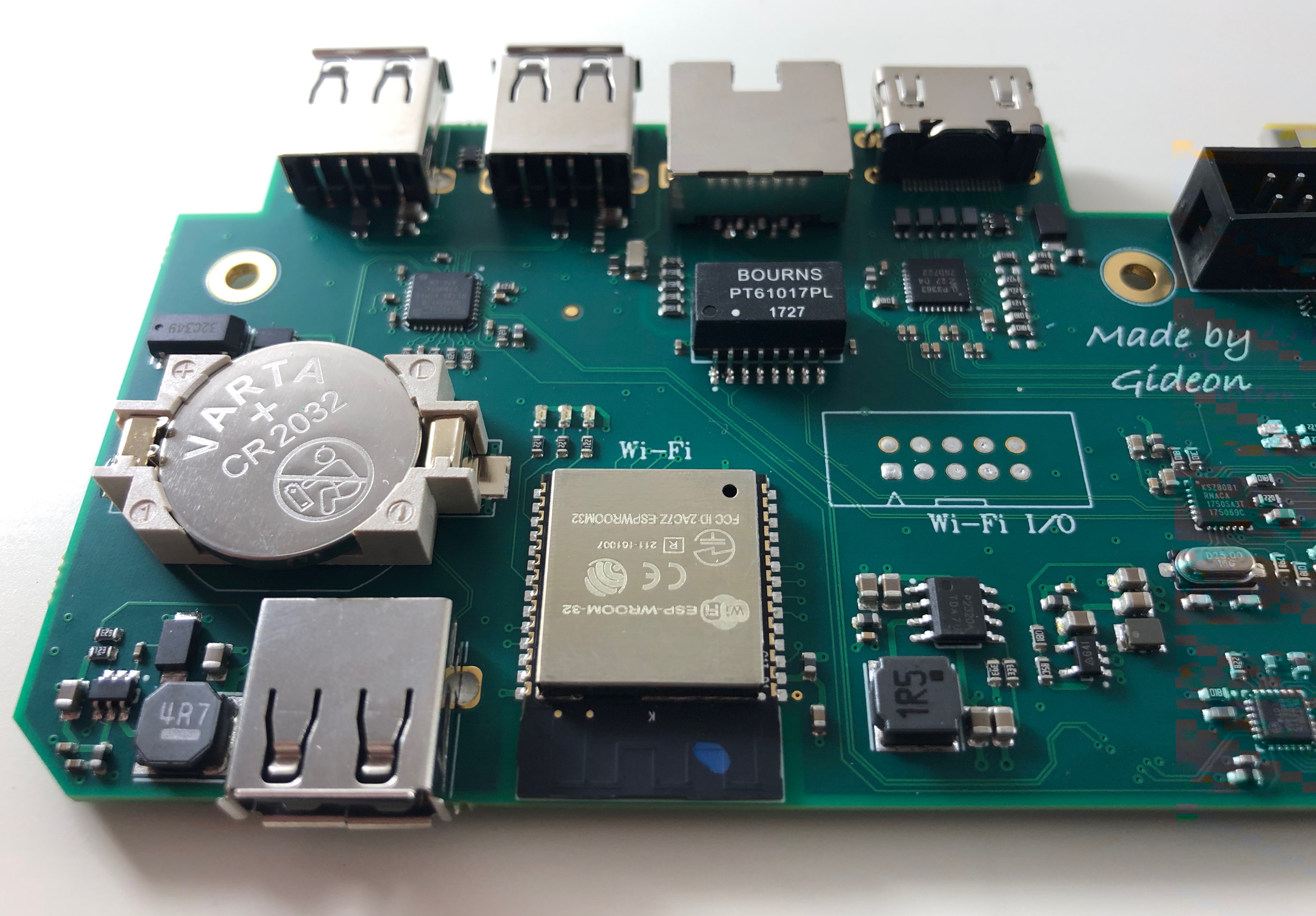

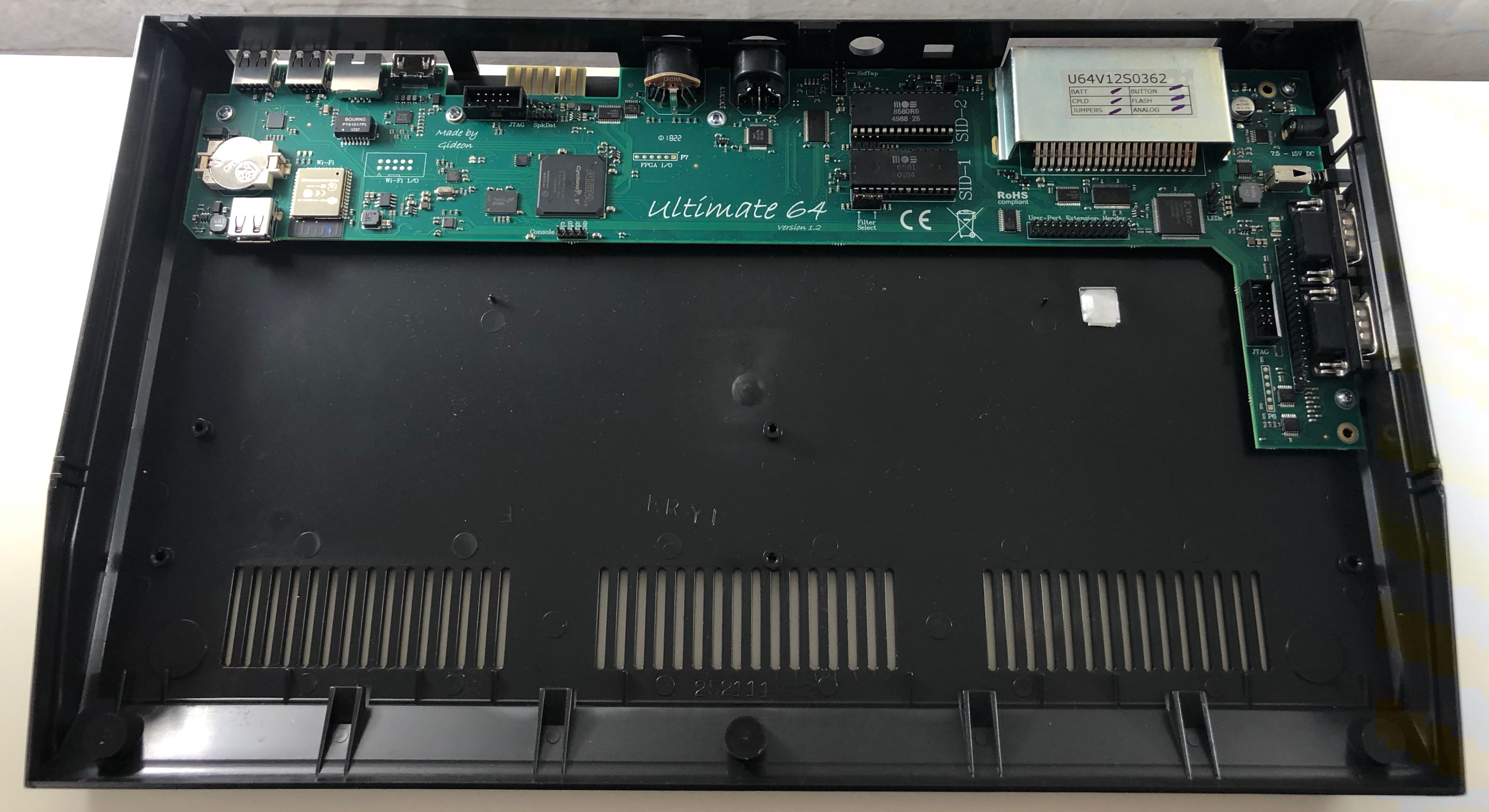

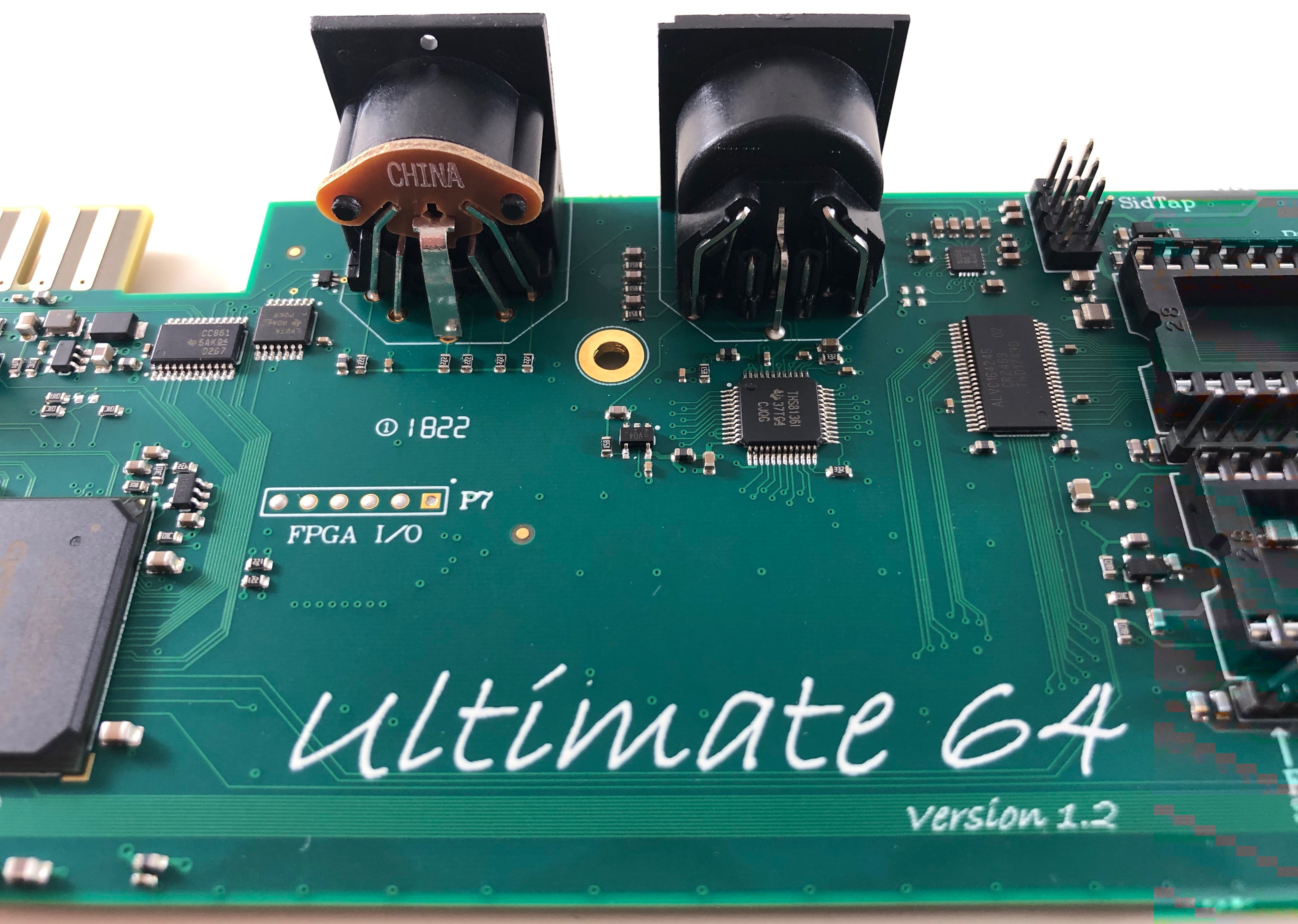

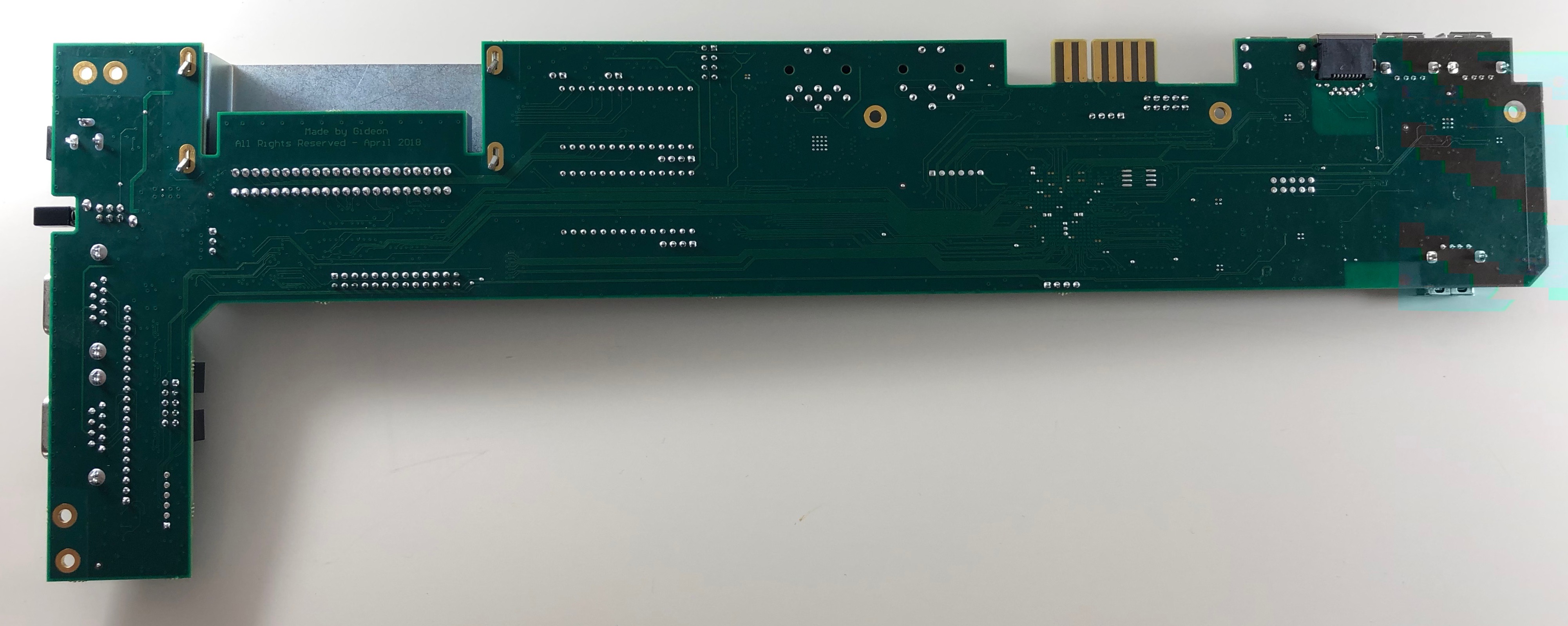

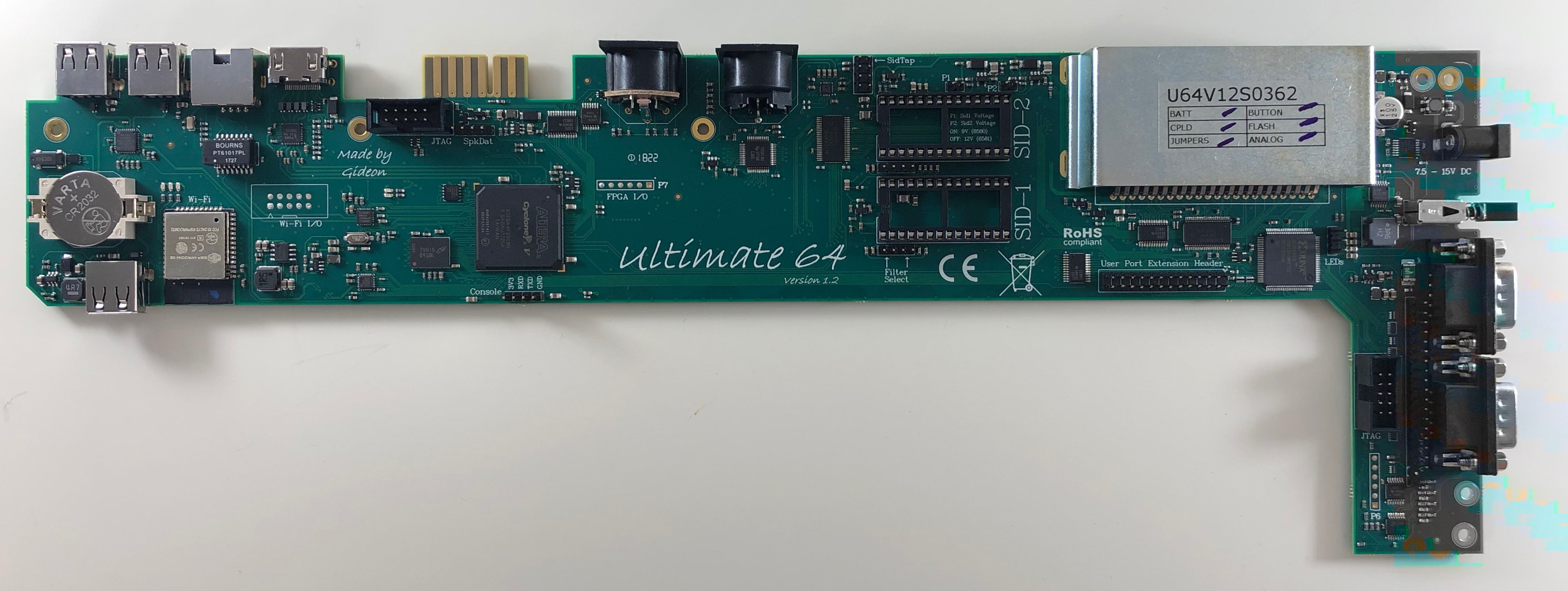

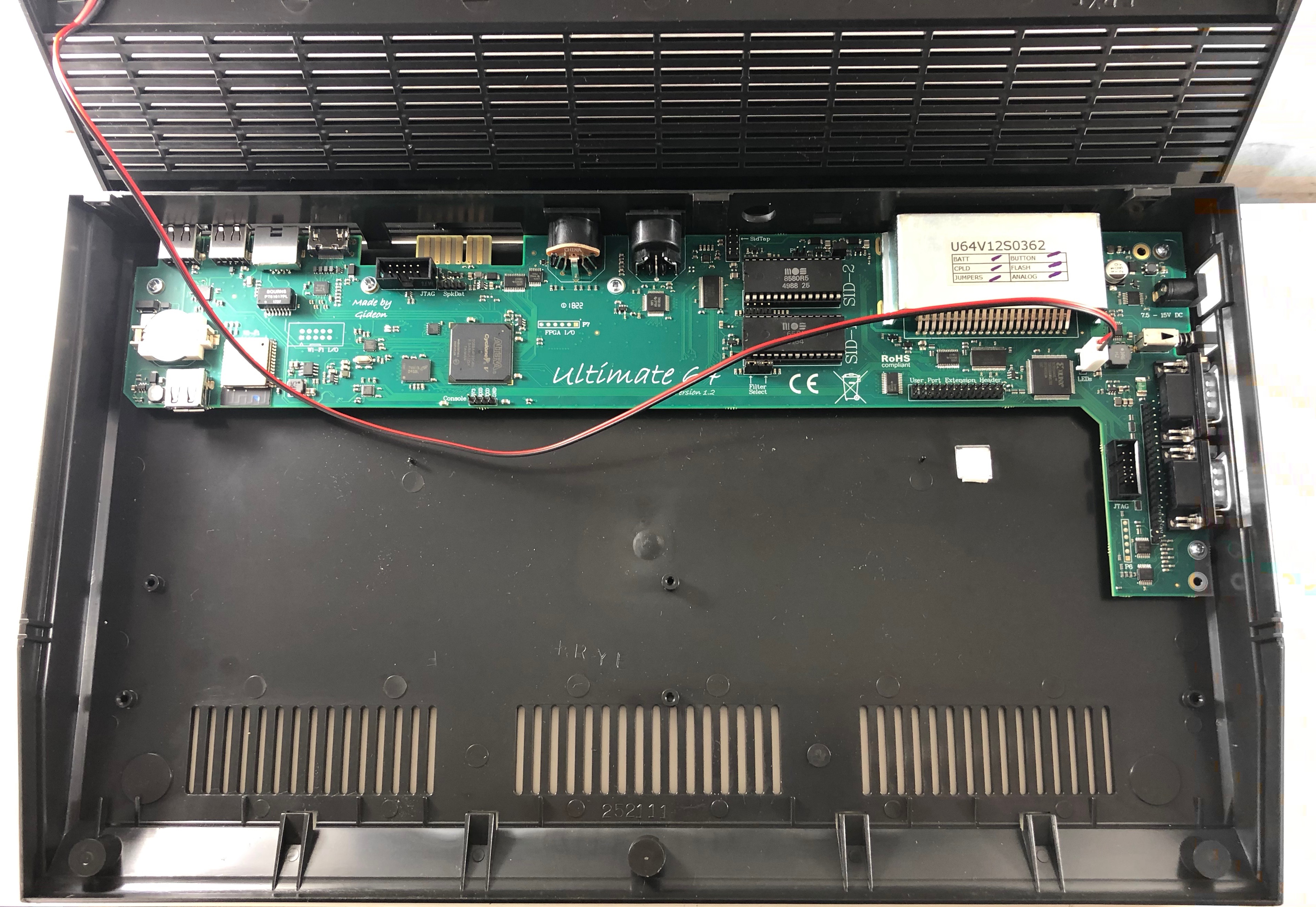

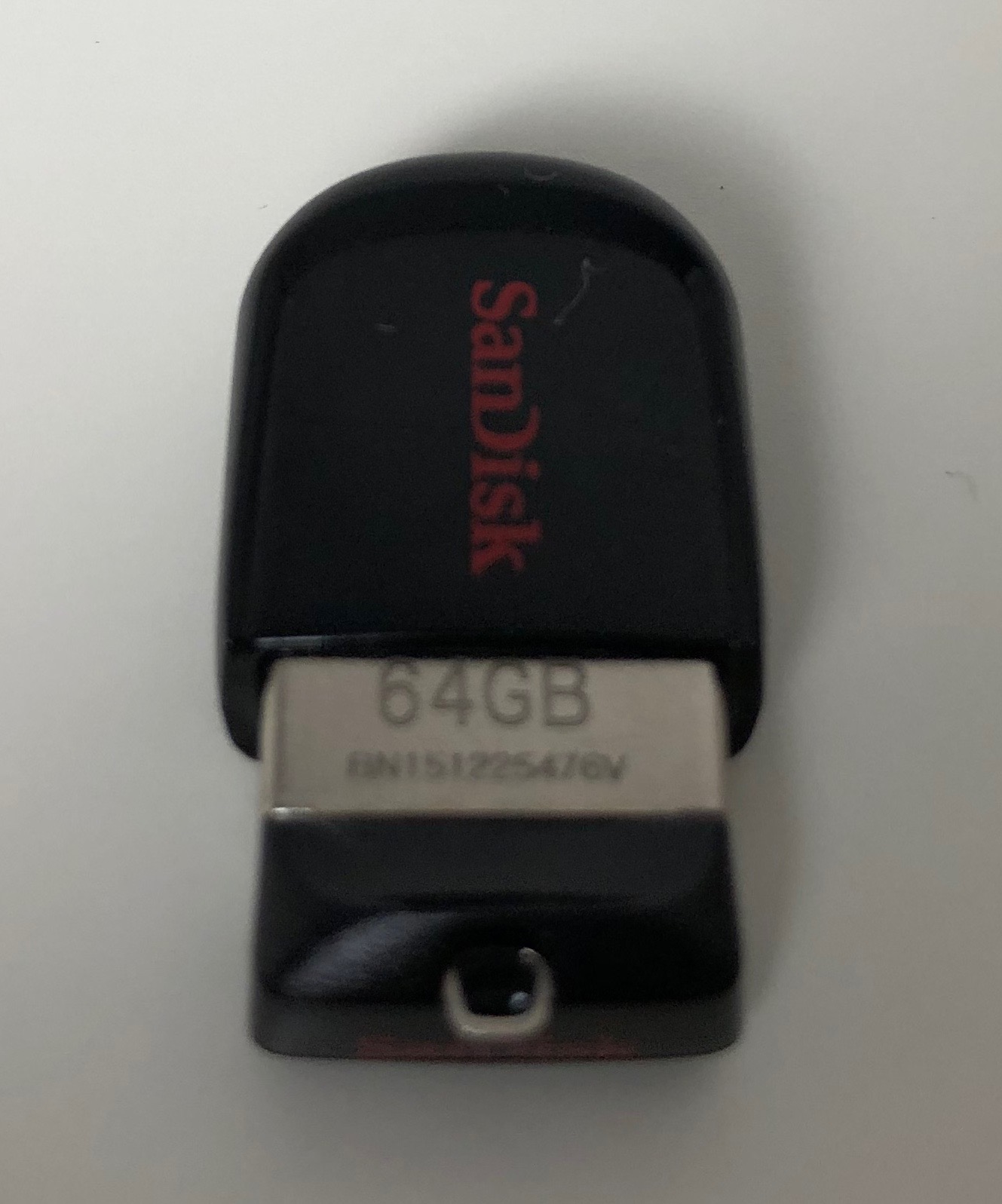

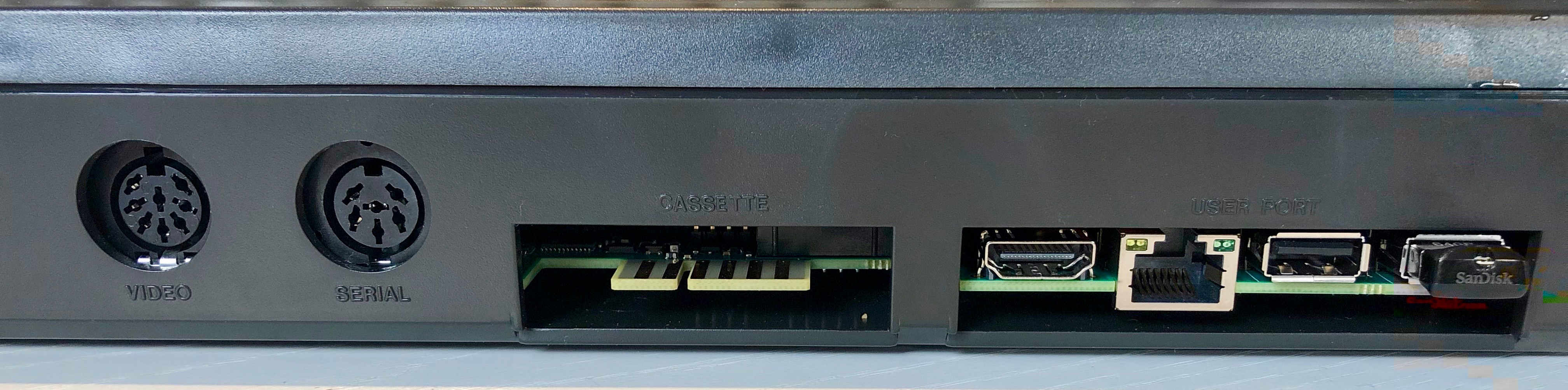

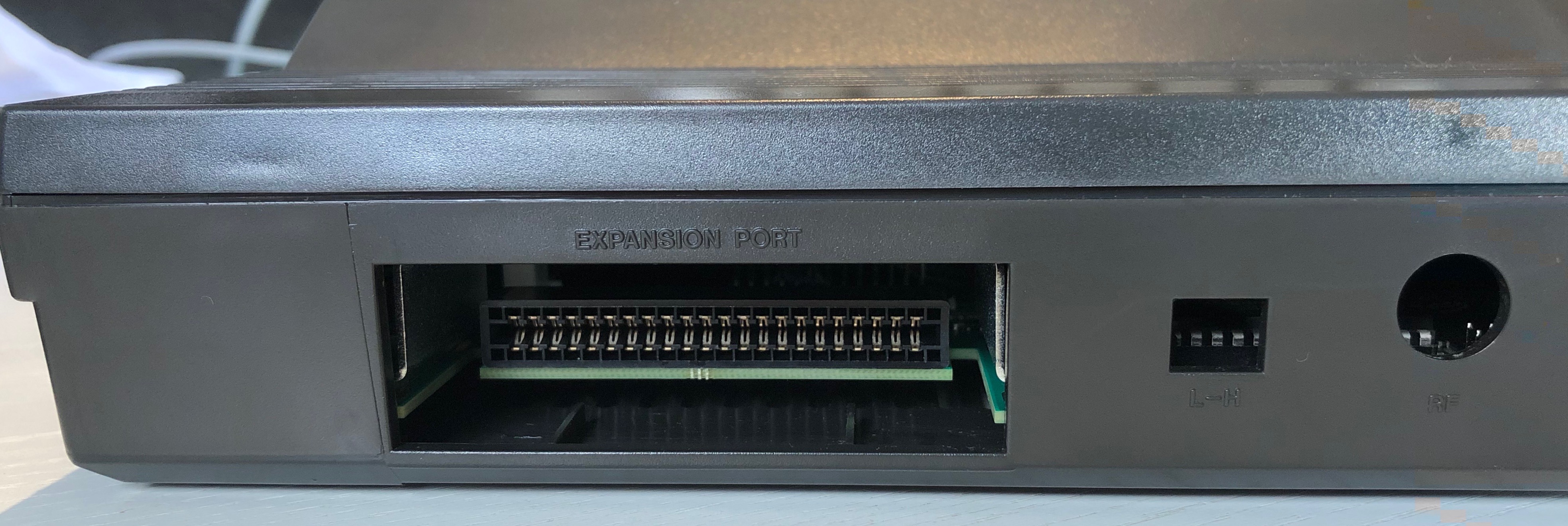

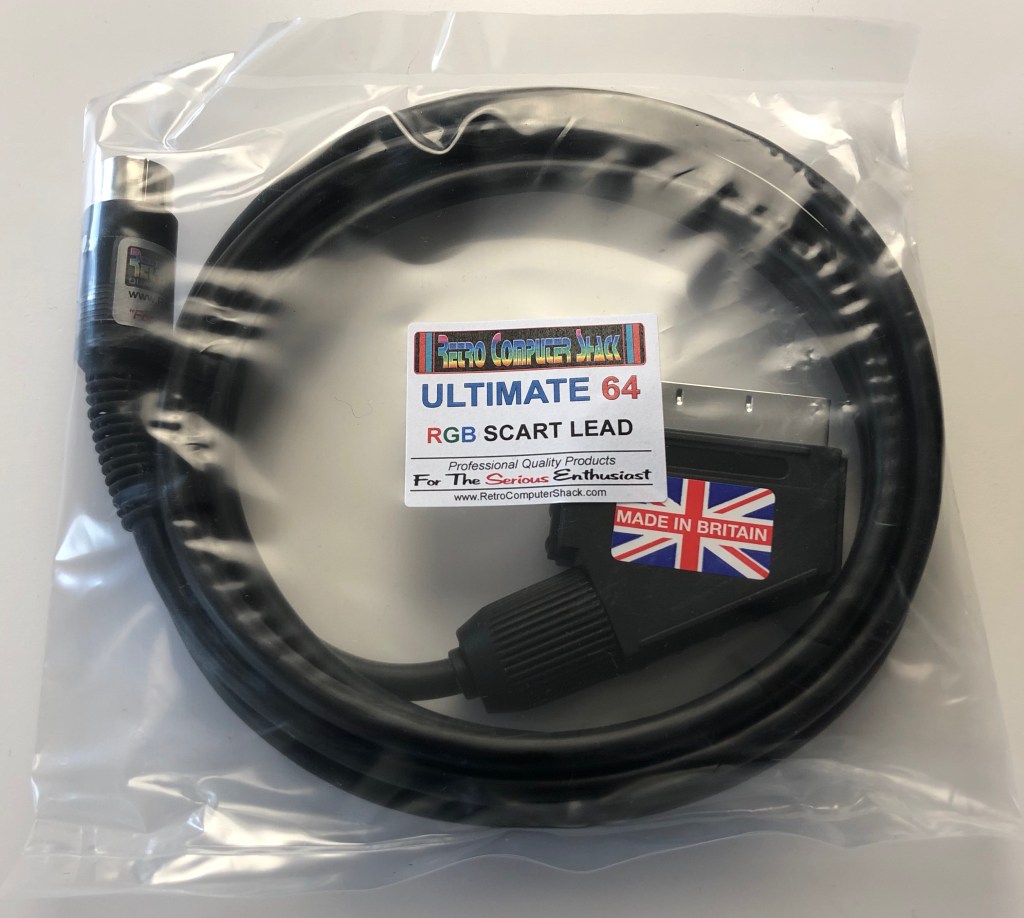

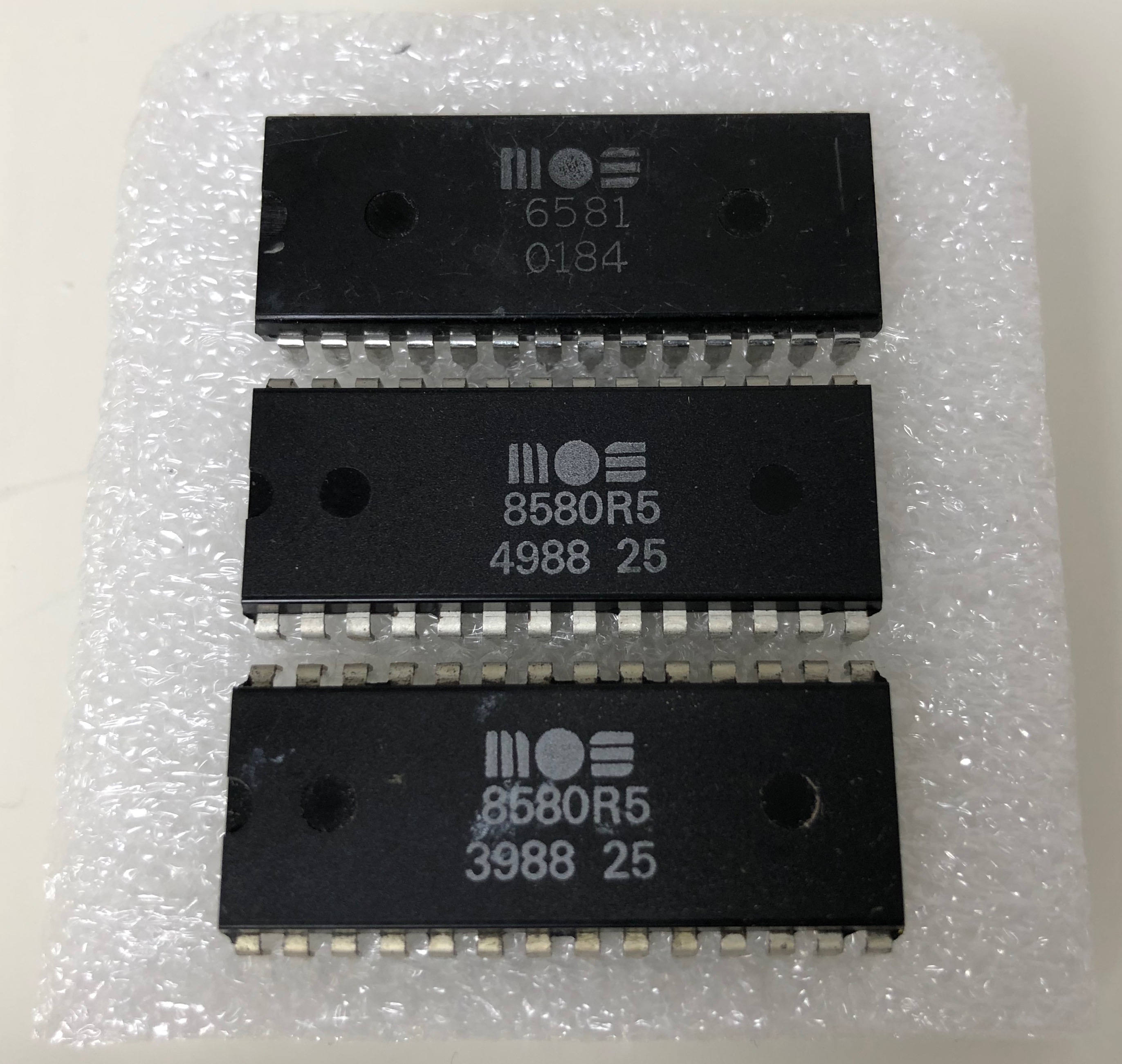

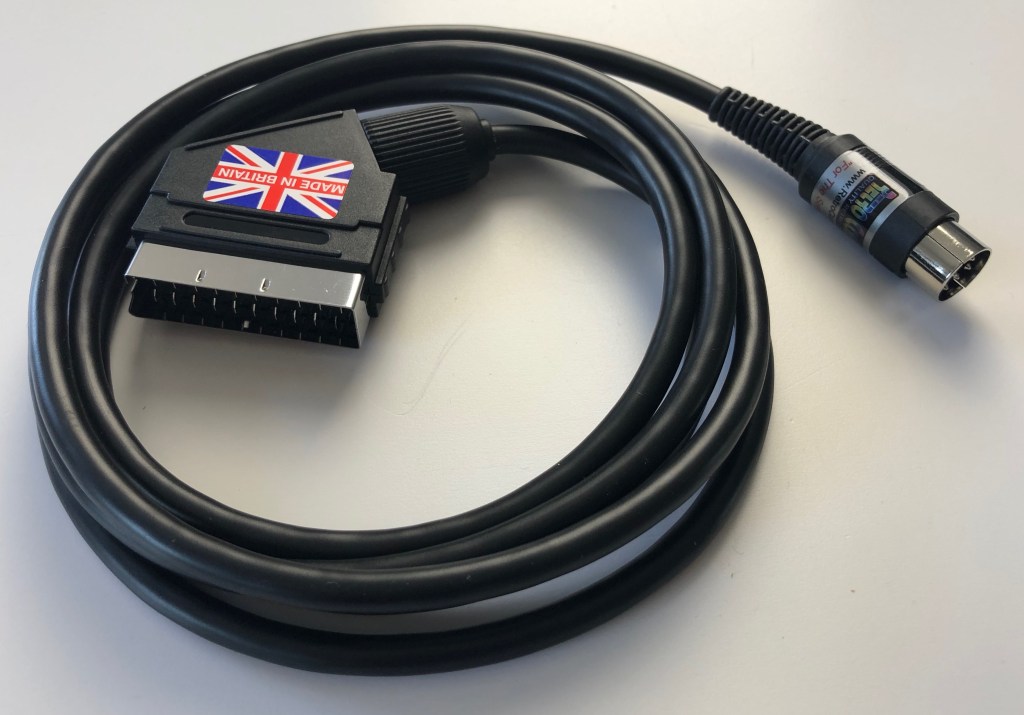

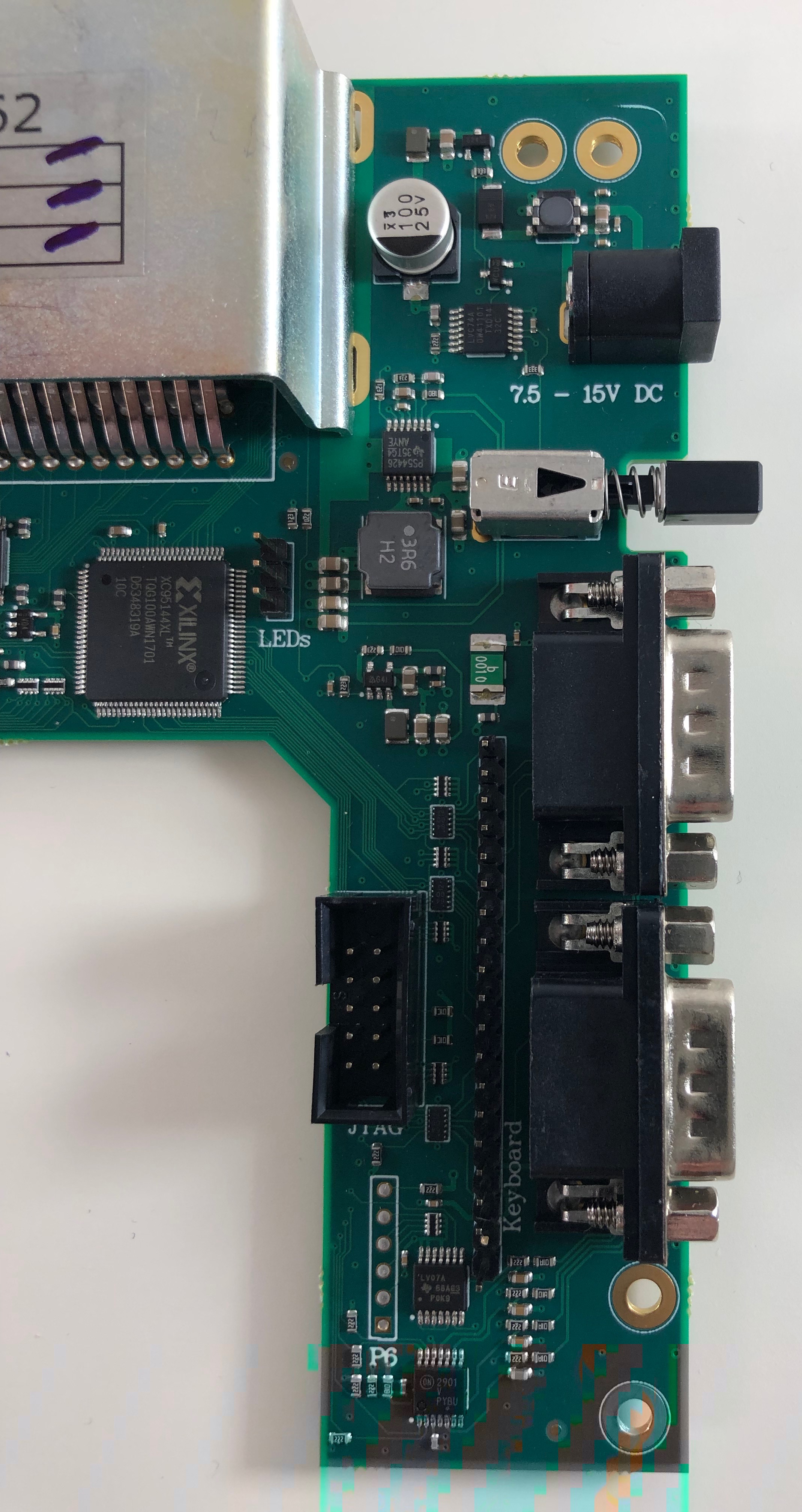

Der Ultimate 64 ist ein C64 auf FPGA Basis und ist seit 2018 über Gideon’s Logic Architectures verfügbar. Bereits 2008 wurde das Ultimate 1541 Modul von Gideon Zweijtzer auf den Markt gebracht. Das Modul kann an jeden Commodore 64/128 angeschlossen werden. Es emuliert eine Floppy 1541 und kann Image Dateien in vielen Formaten (z.B. d64, t64, tap, prg…) von einer SD-Karte laden. Das Modul wurde über die Jahre weiterentwickelt und steht seit 2016 in der neuesten Version „Ultimate II+“ zur Verfügung. Die neueste Version unterstützt nun unter anderem auch USB-Laufwerke. Das Ultimate II+ Modul wurde komplett in den Ultimate 64 integriert. Insgesamt stehen jetzt drei USB-Ports zur Verfügung. Die Videoausgabe erfolgt über einen HDMI Anschluss in einer Auflösung von 720×576 bei 50Hz im PAL-Modus. Alternativ gibt es einen 8-Pin Anschluss für ein S-Video Luma/Chroma PAL Signal. Für den Sound kann die interne SID-Emulation verwendet werden. Alternativ können aber auch zwei 6581/8580 SID-Chips verwendet werden. Die Verwendung der SID-Chips kann in belieber Kombination erfolgen, so dass auch eine Stereo Ausgabe möglich ist. Der original Cartridge-Port des C64 ist ebenfalls vorhanden. Auch der Tape-Port ist in seiner Ursprünglichkeit vorhanden. Ein Userport lässt sich nur über eine Stiftleiste und ein spezielles Kabel realisieren. Die original C64 Tastatur wird wie beim Original an eine Stiftleiste angeschlossen. Der ON/OFF Schalter verfügt über eine weitere Funktion um das Menüsystem des Ultimate 64 aufzurufen.

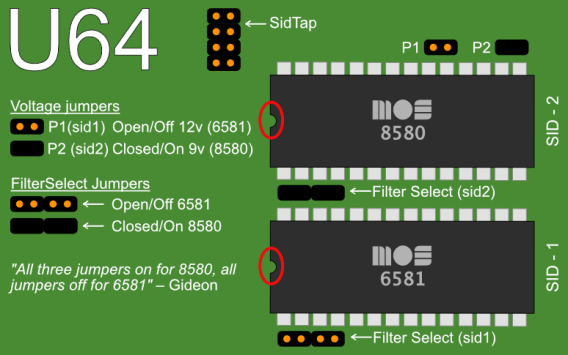

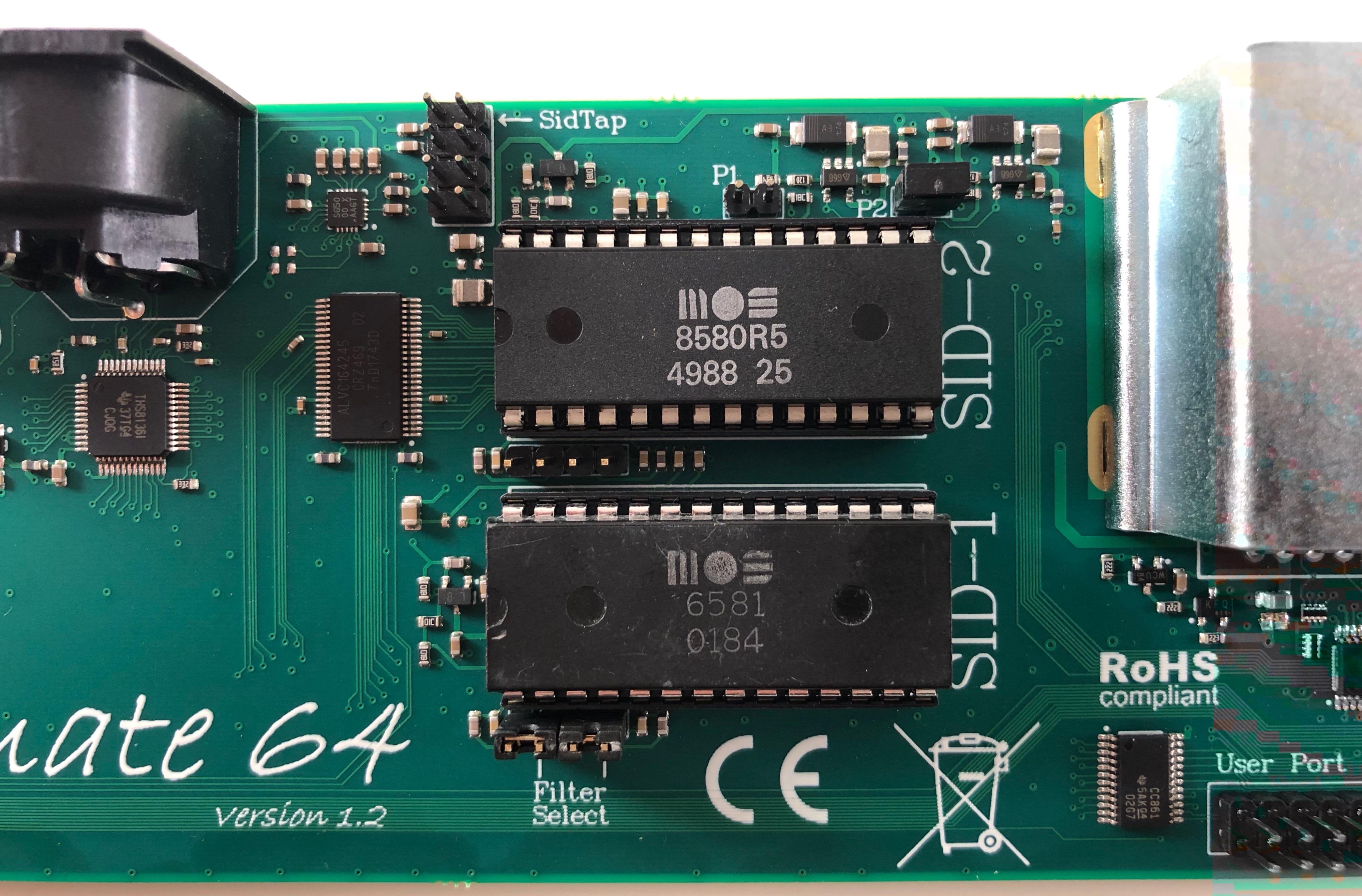

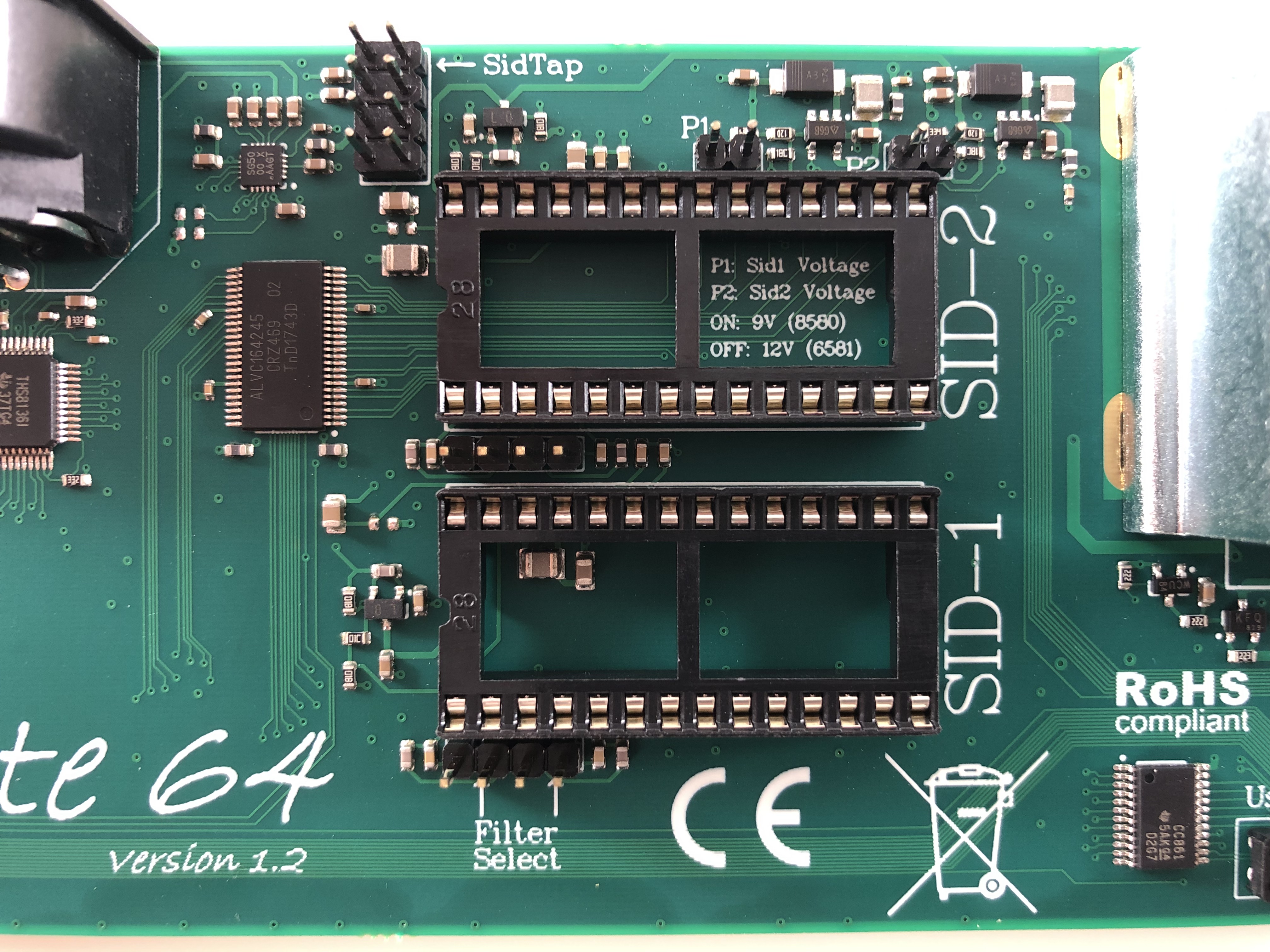

Jumper Einstellungen für die Nutzung verschiedener SID Chips im Ultimate 64

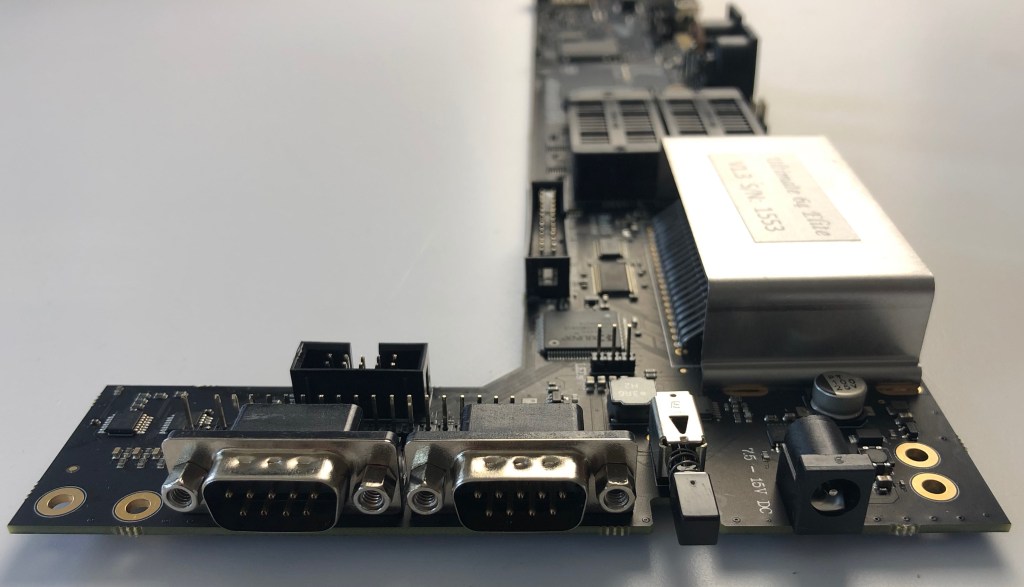

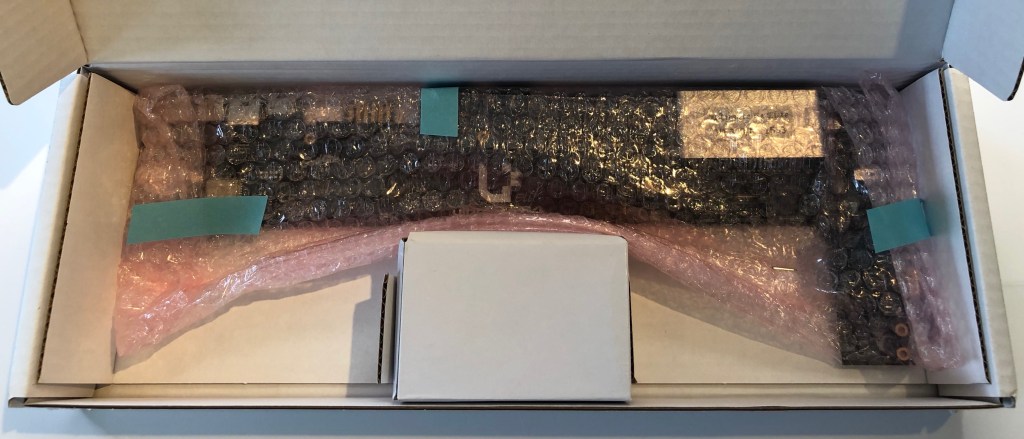

Ultimate 64 Elite

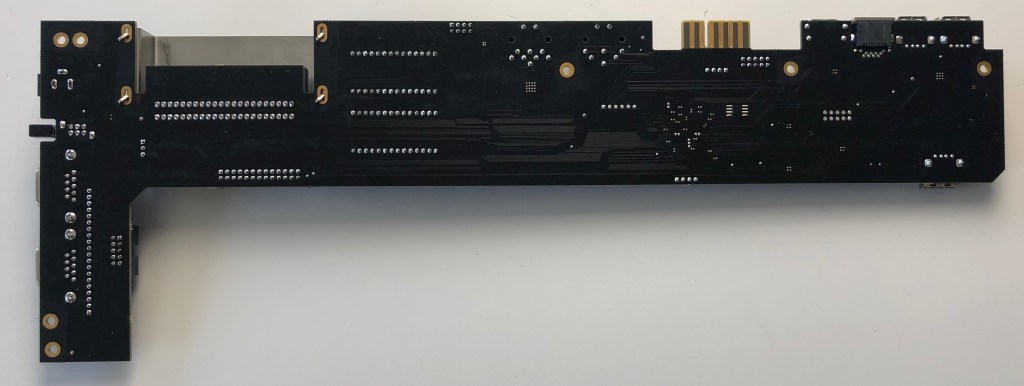

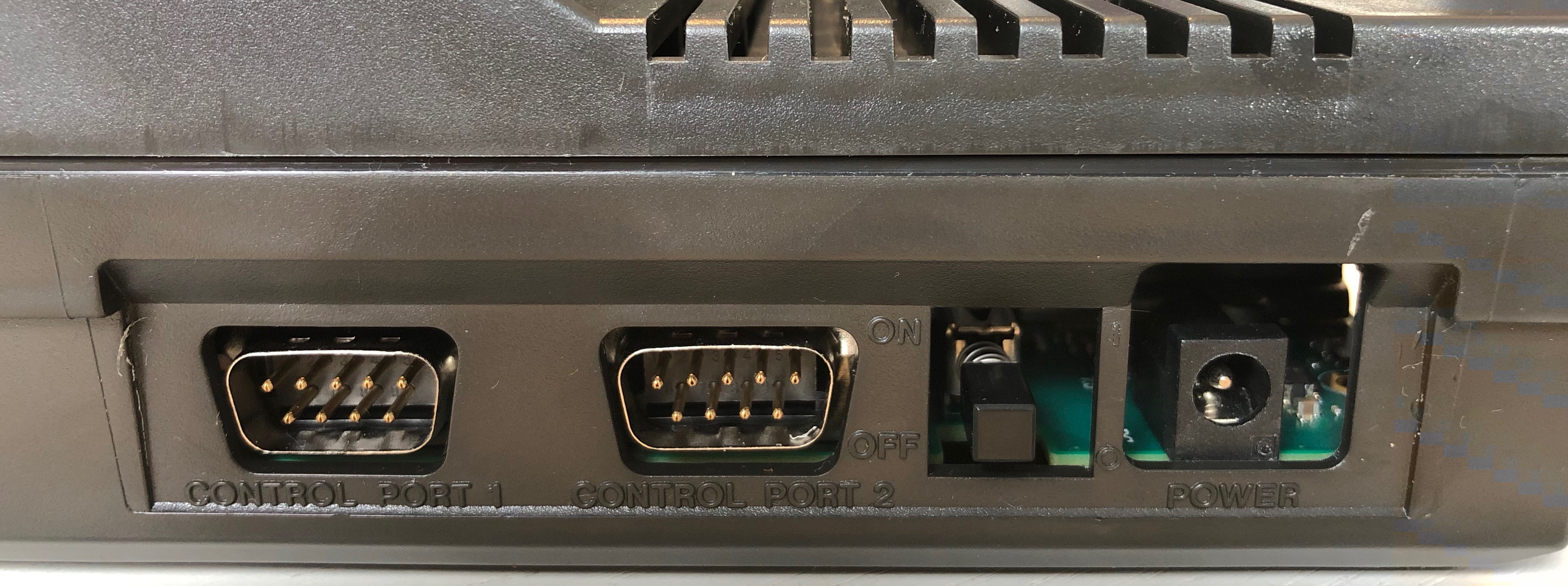

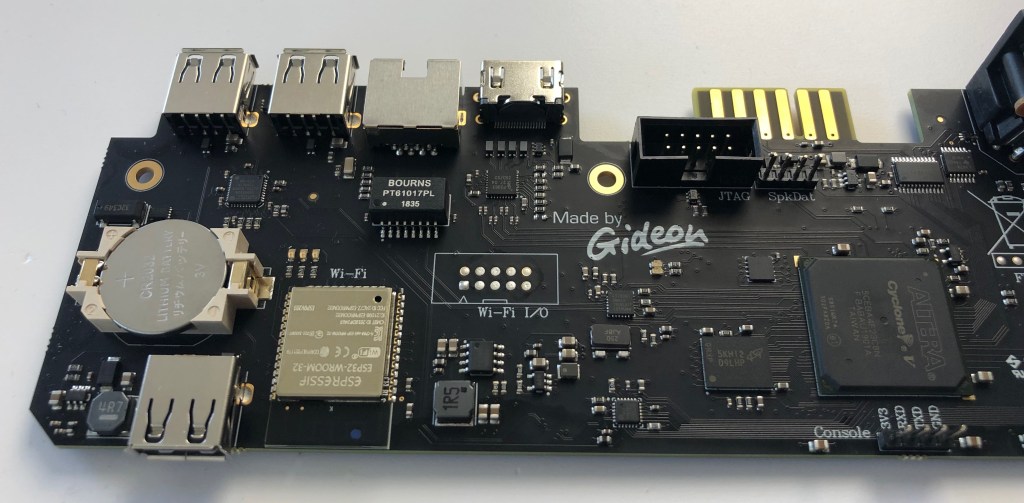

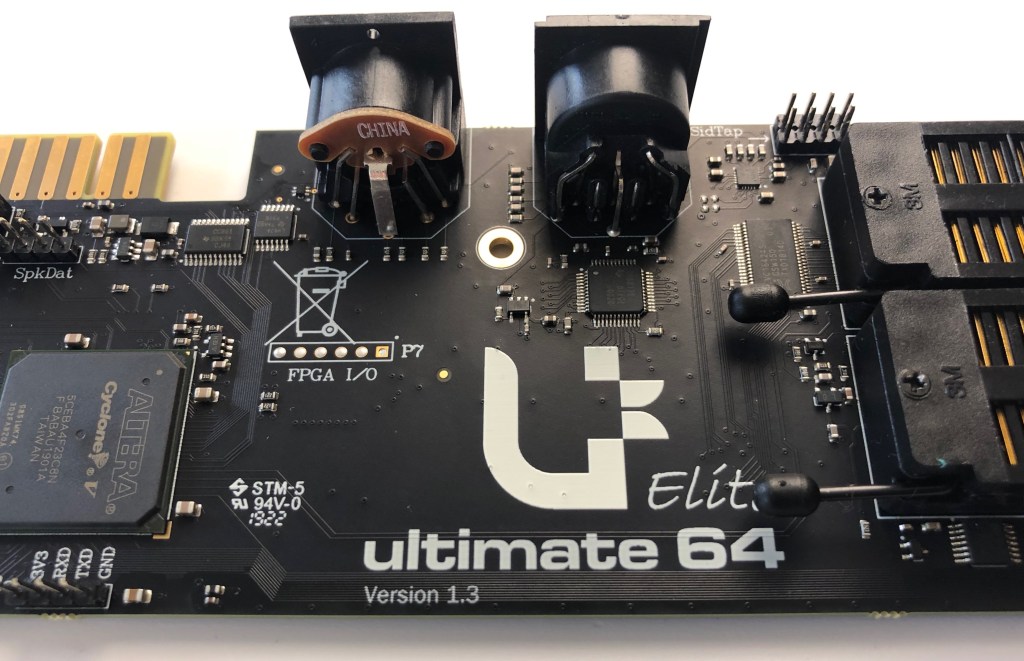

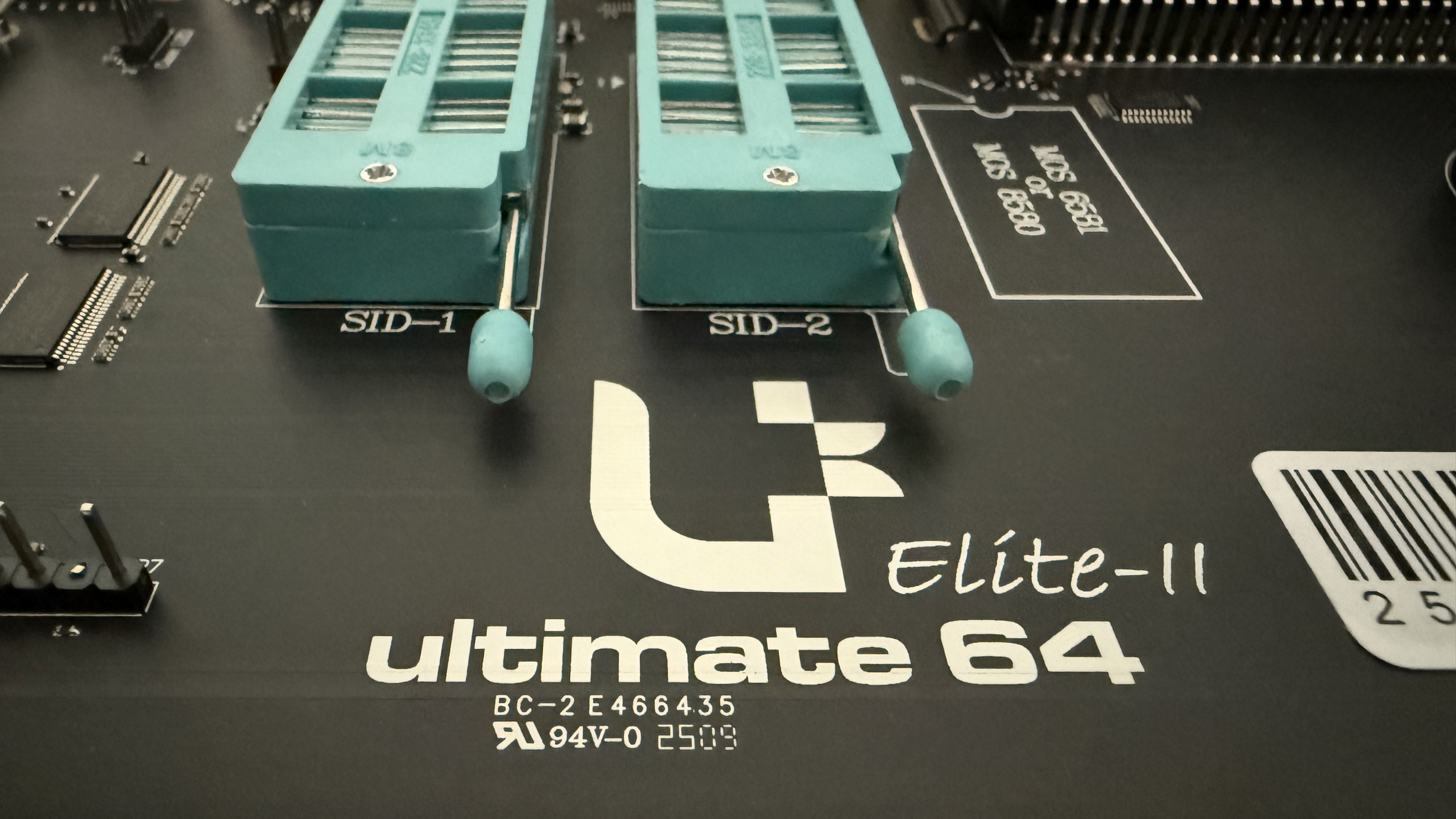

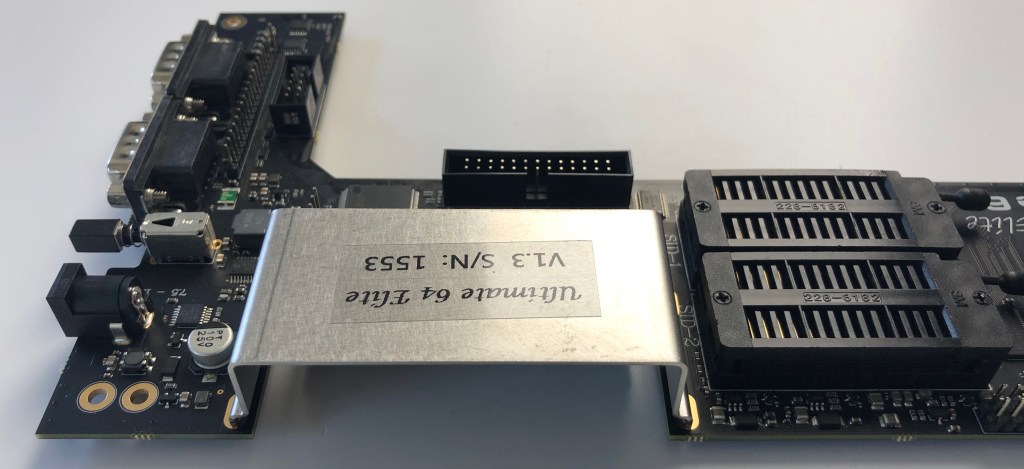

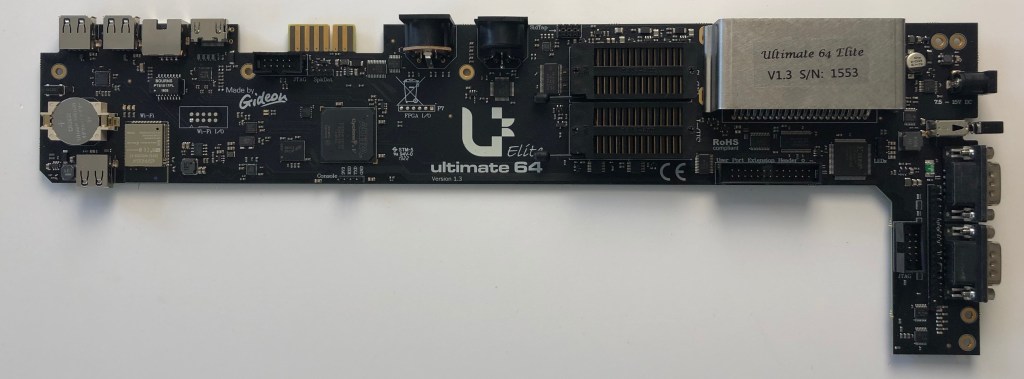

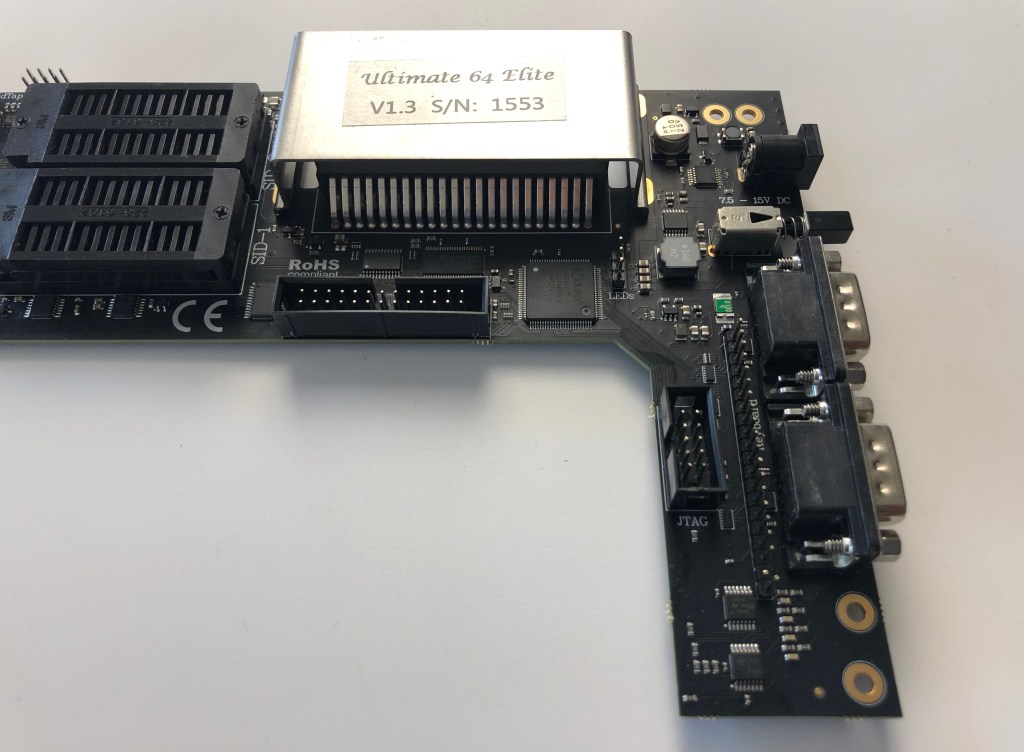

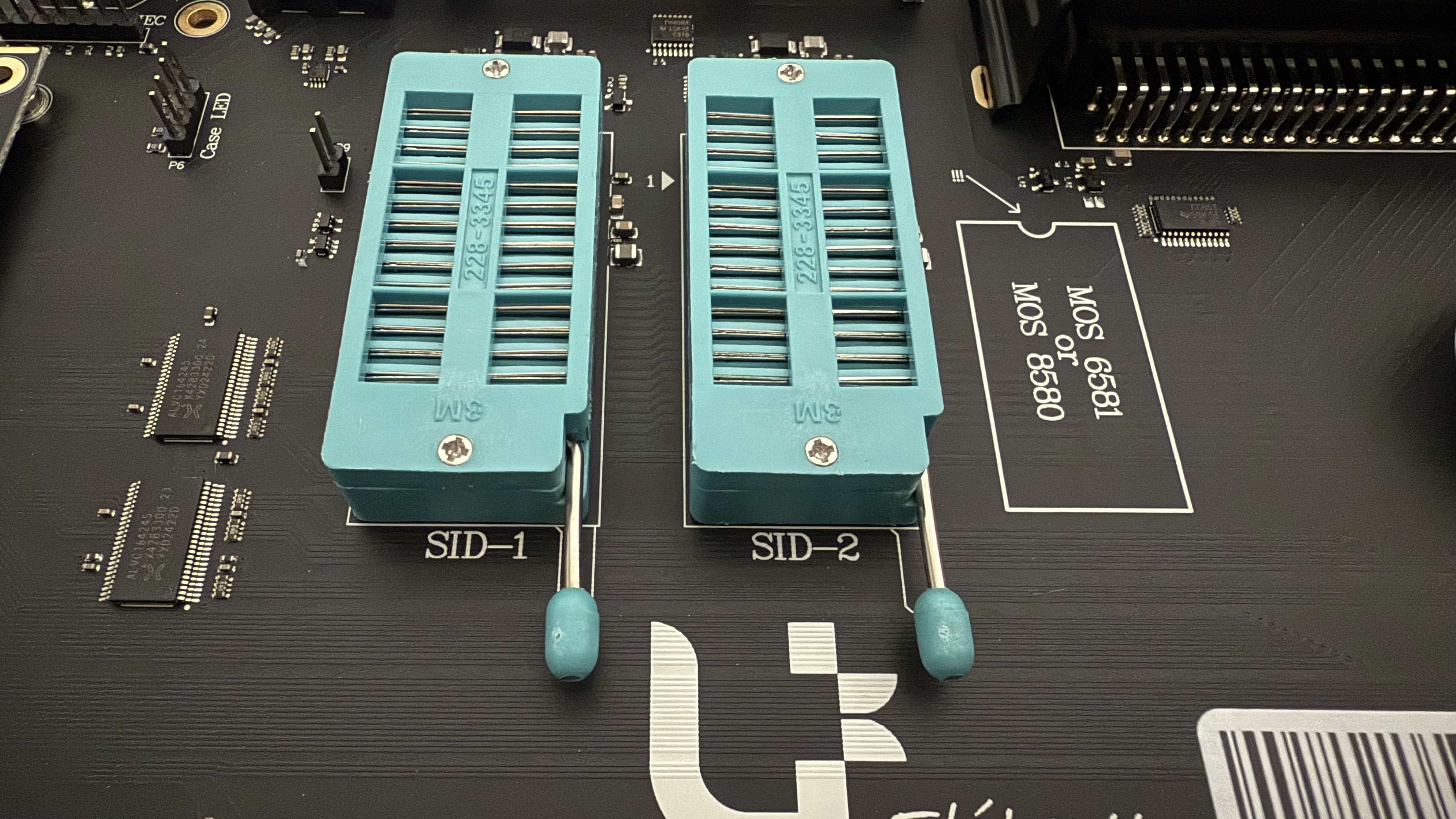

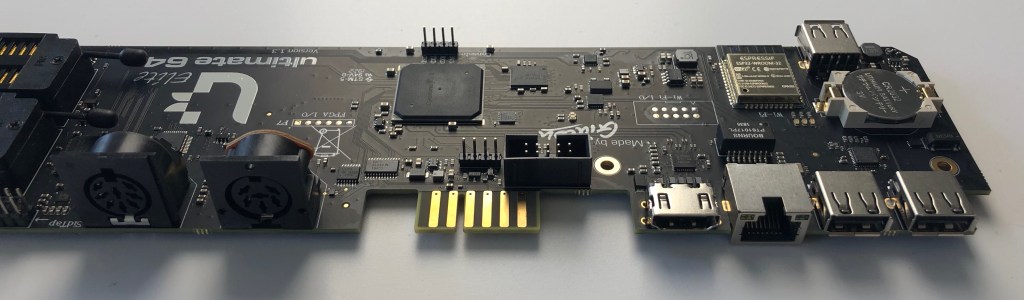

Beim Ultimate 64 Elite Board wurden ZIF-Sockel für die SID-Chips verbaut. Die Erkennung der SID Chips erfolgt nun voll automatisch. Der Anschluss für den Userport ist nun durch eine „boxed“-Version wesentlich sicherer gegen eine Verpolung geschützt. Das Board hat einen eingebauten Joystick-Switch. Der Joystickport kann im Menü mit der Tastenkombination „Commodore + J“ gewechselt werden.

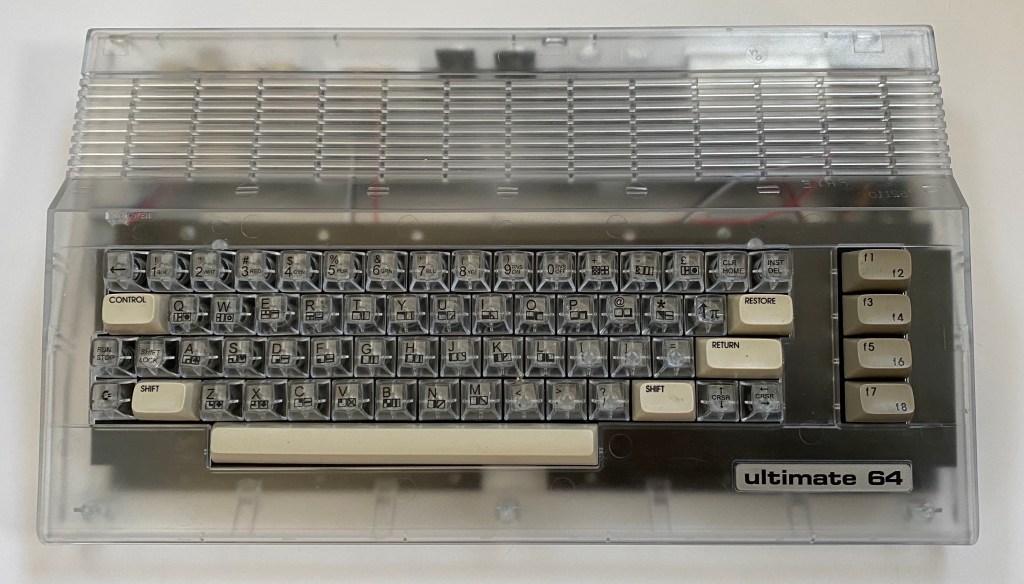

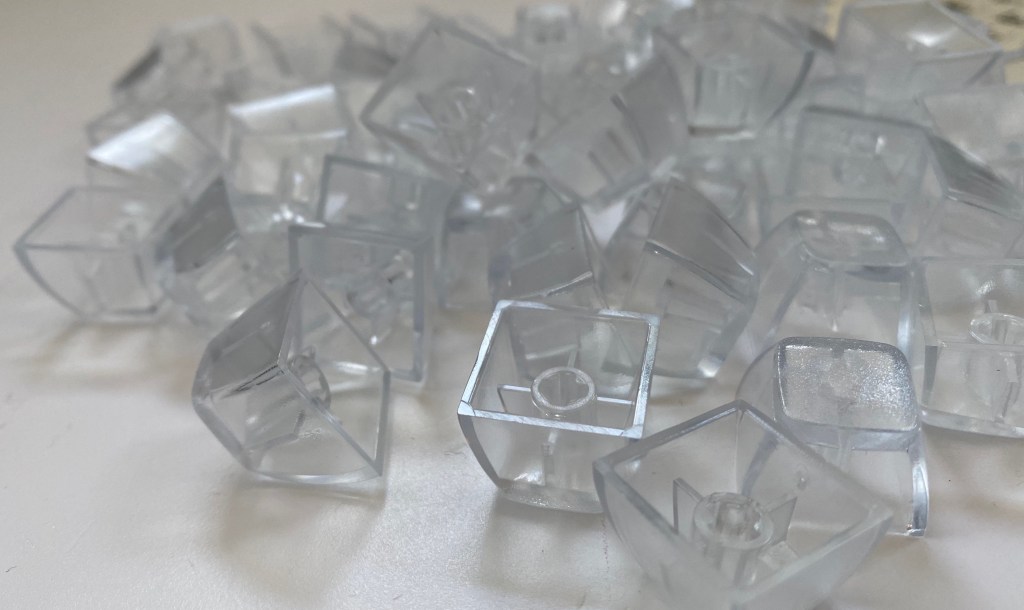

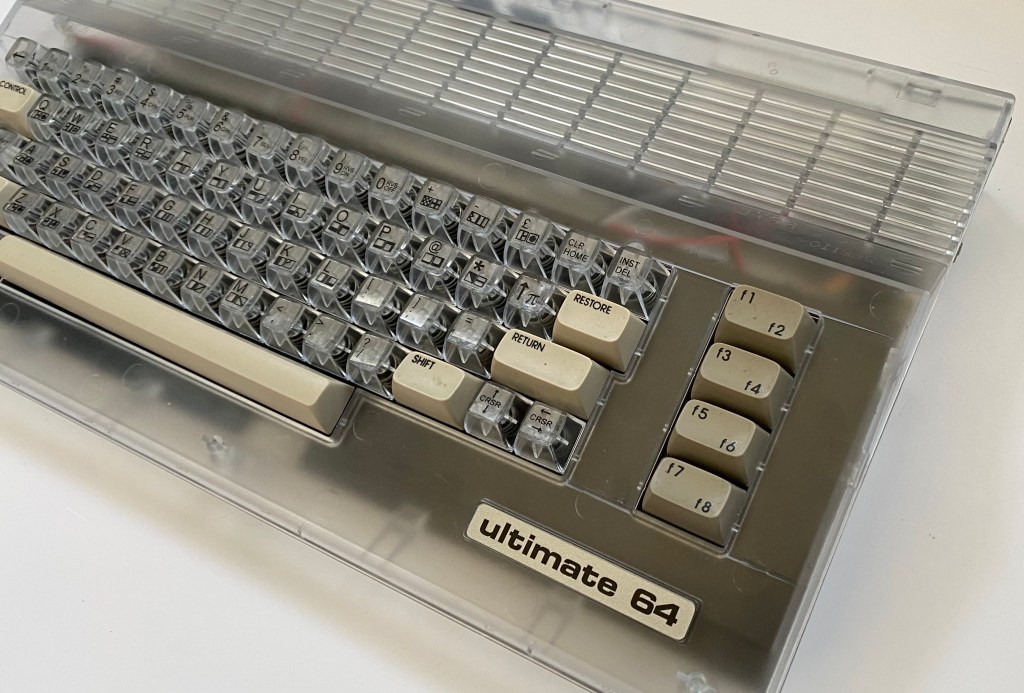

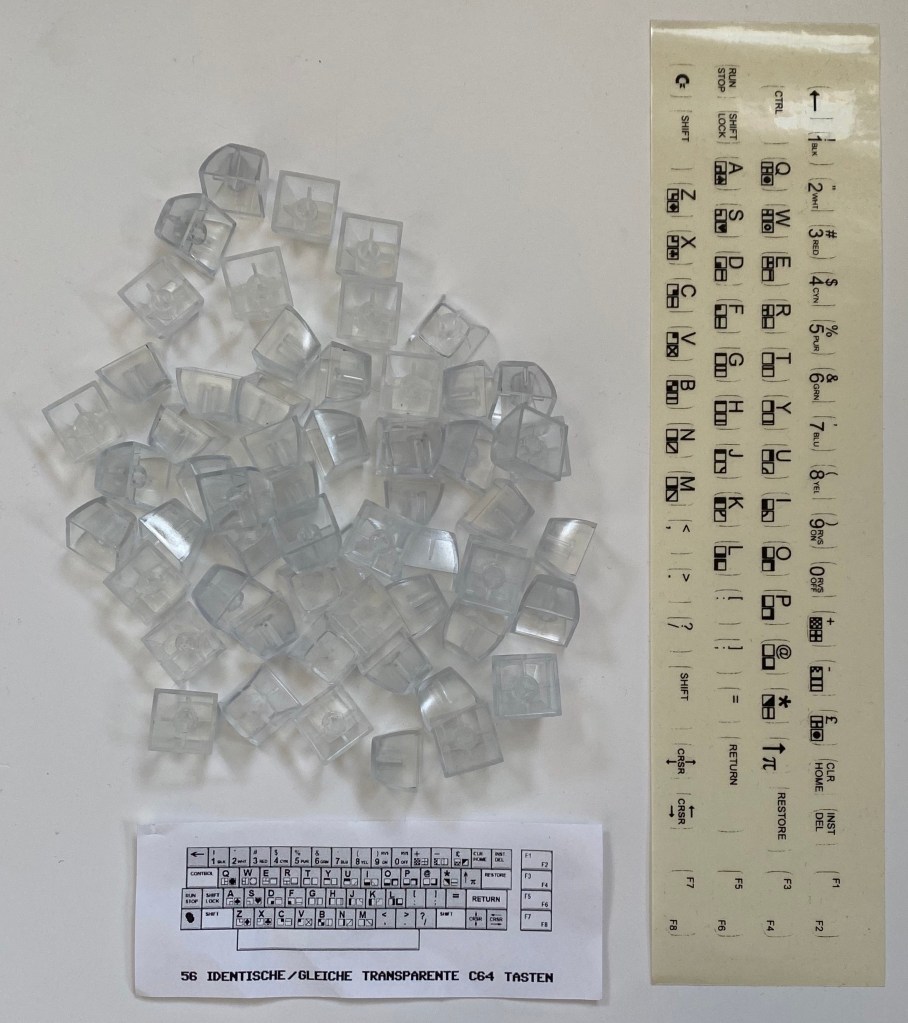

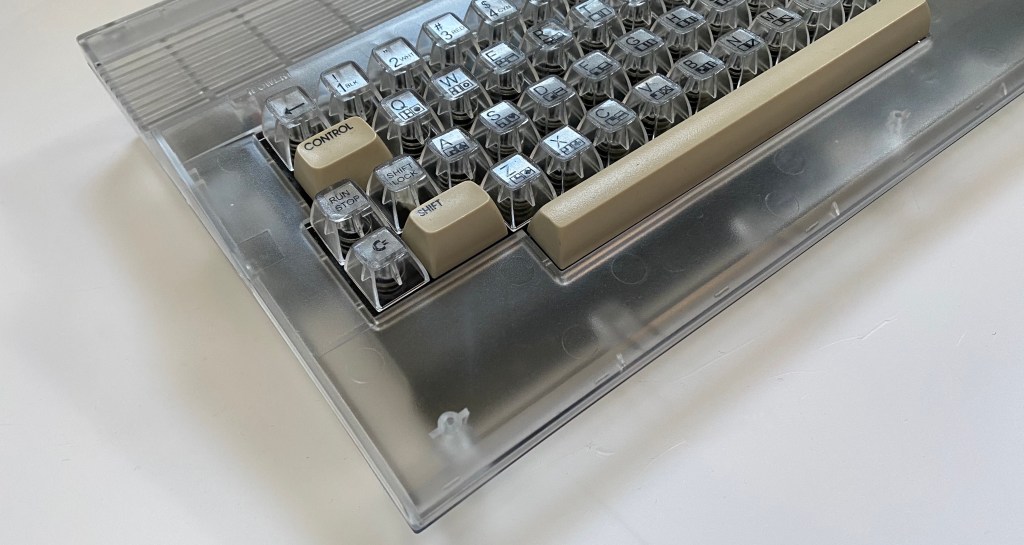

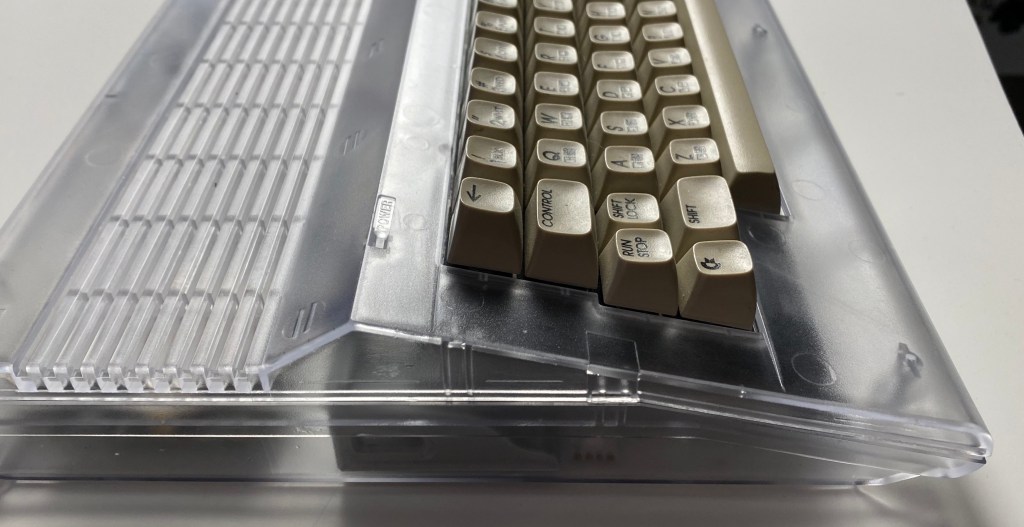

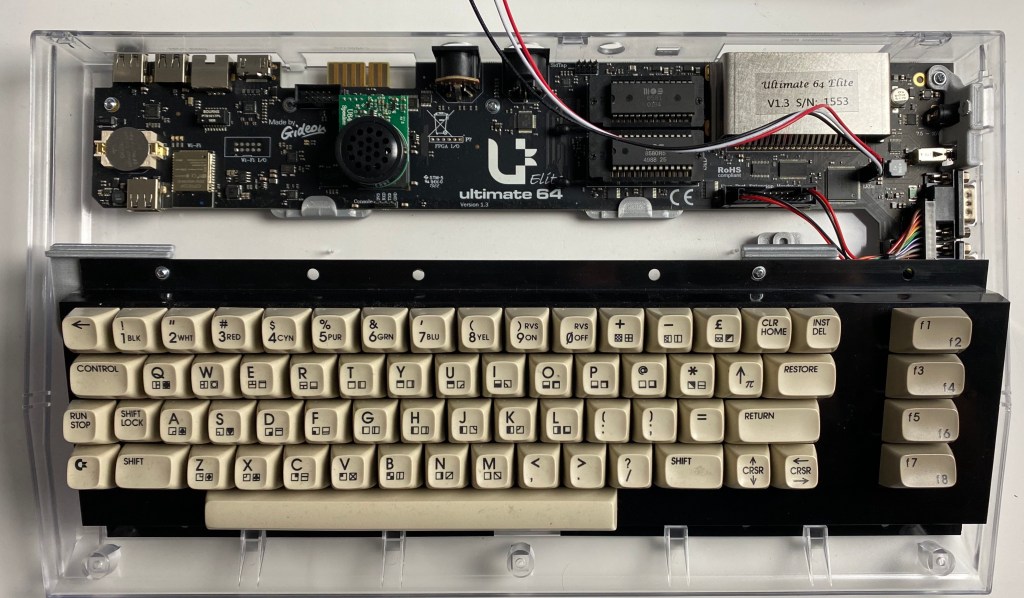

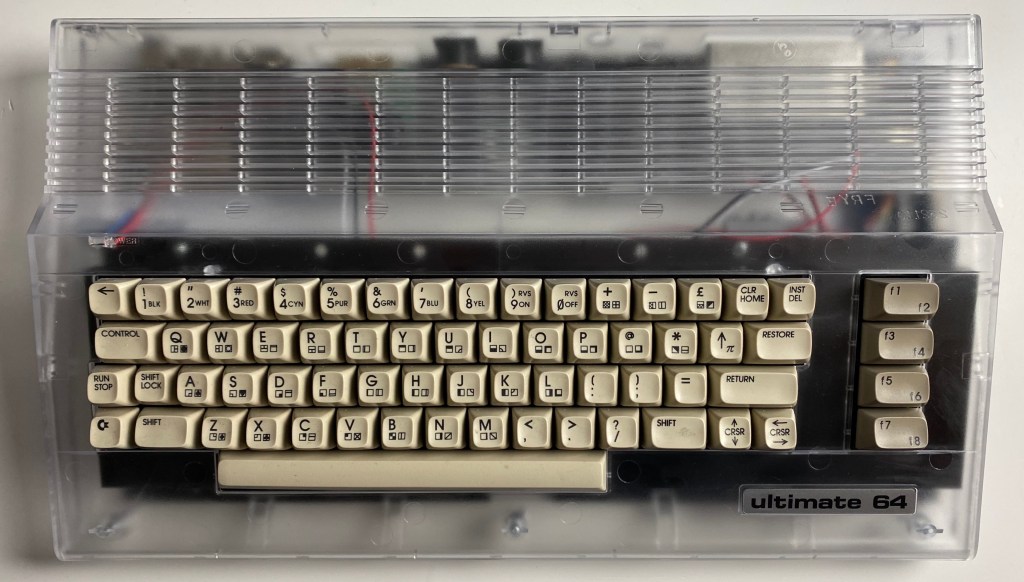

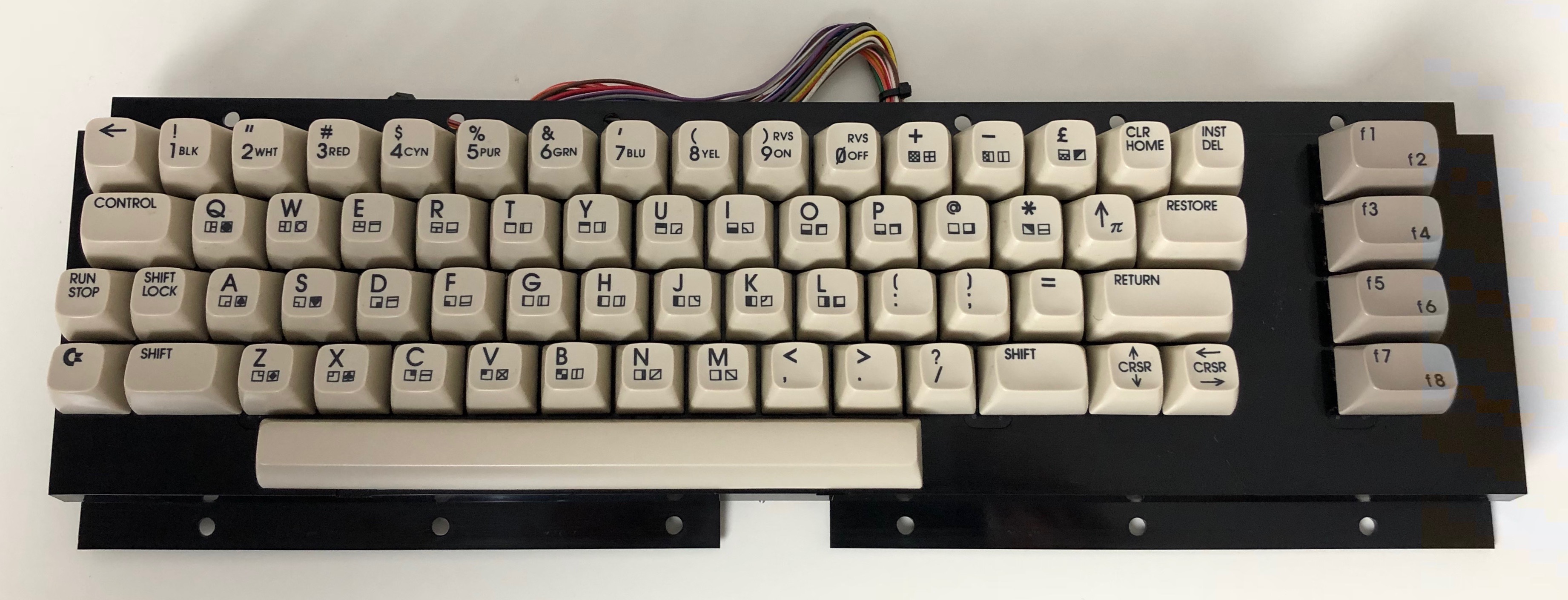

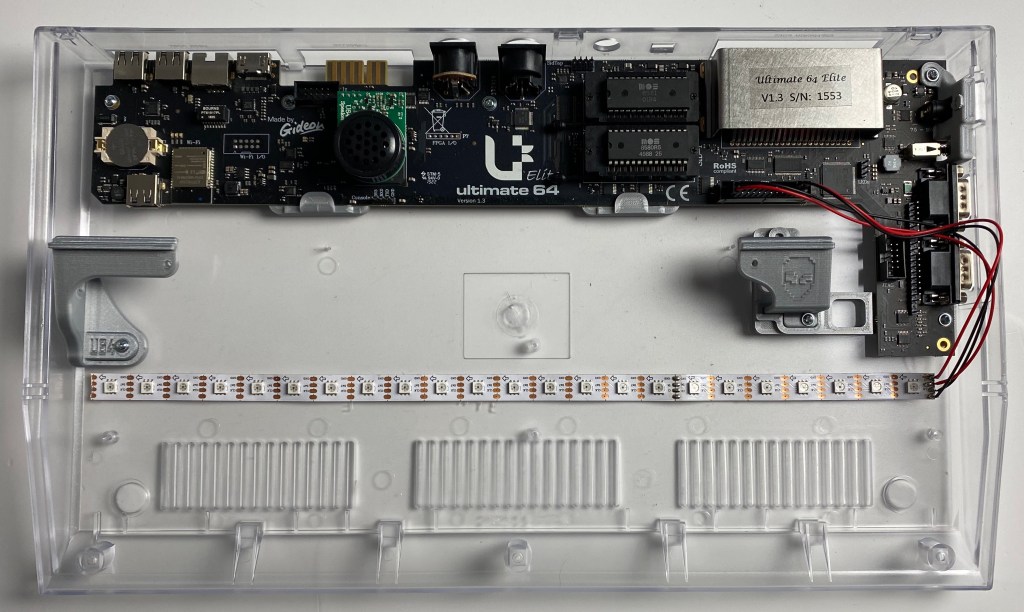

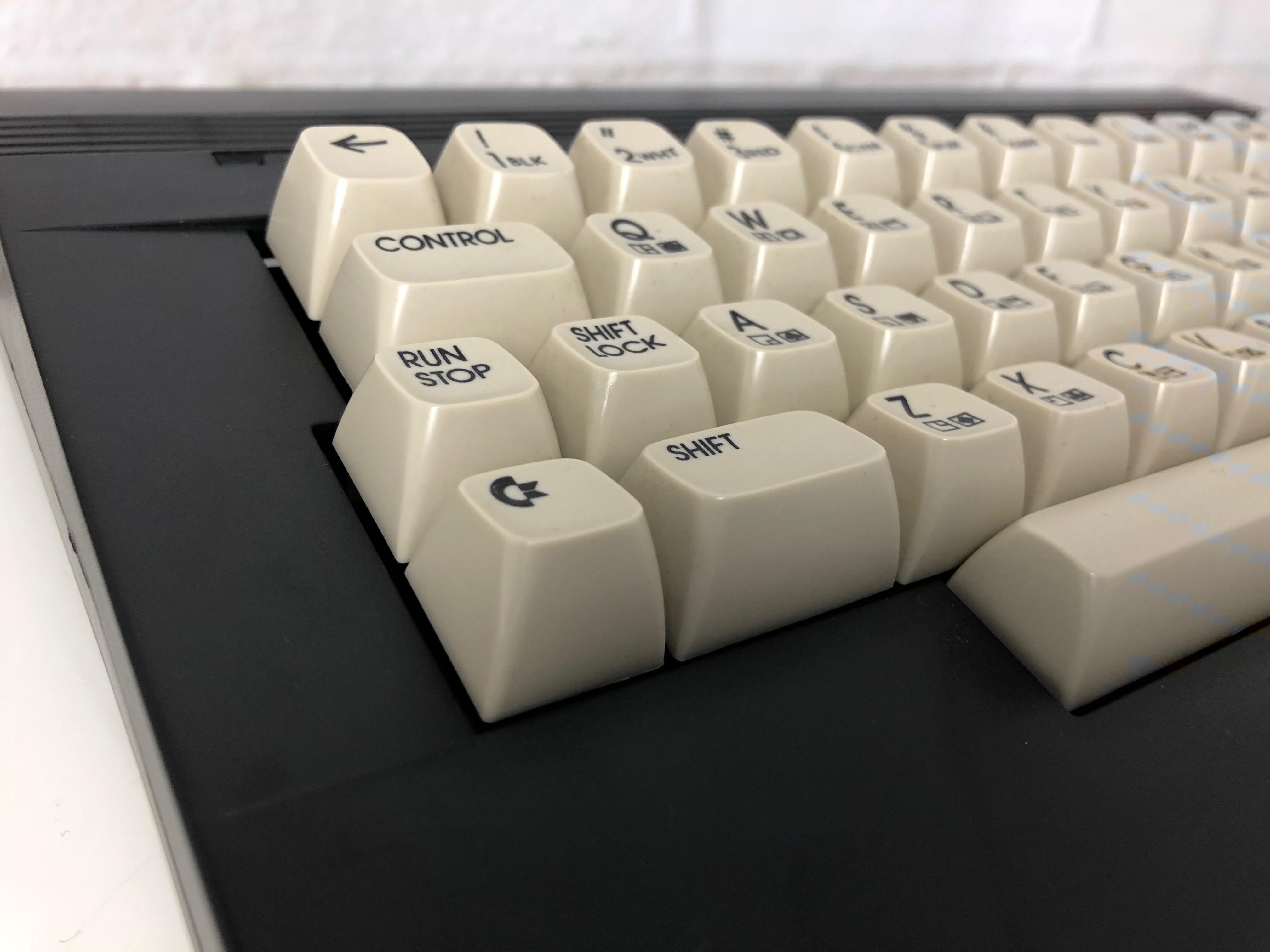

Clear Keyboard – durchsichtige Tasten für den Ultimate 64 Elite. Verbaut wurden angepasste Tasten in drei verschiedenen Größen. Auf dem ersten Foto ist die normale Version mit gleichen Tasten zu sehen.

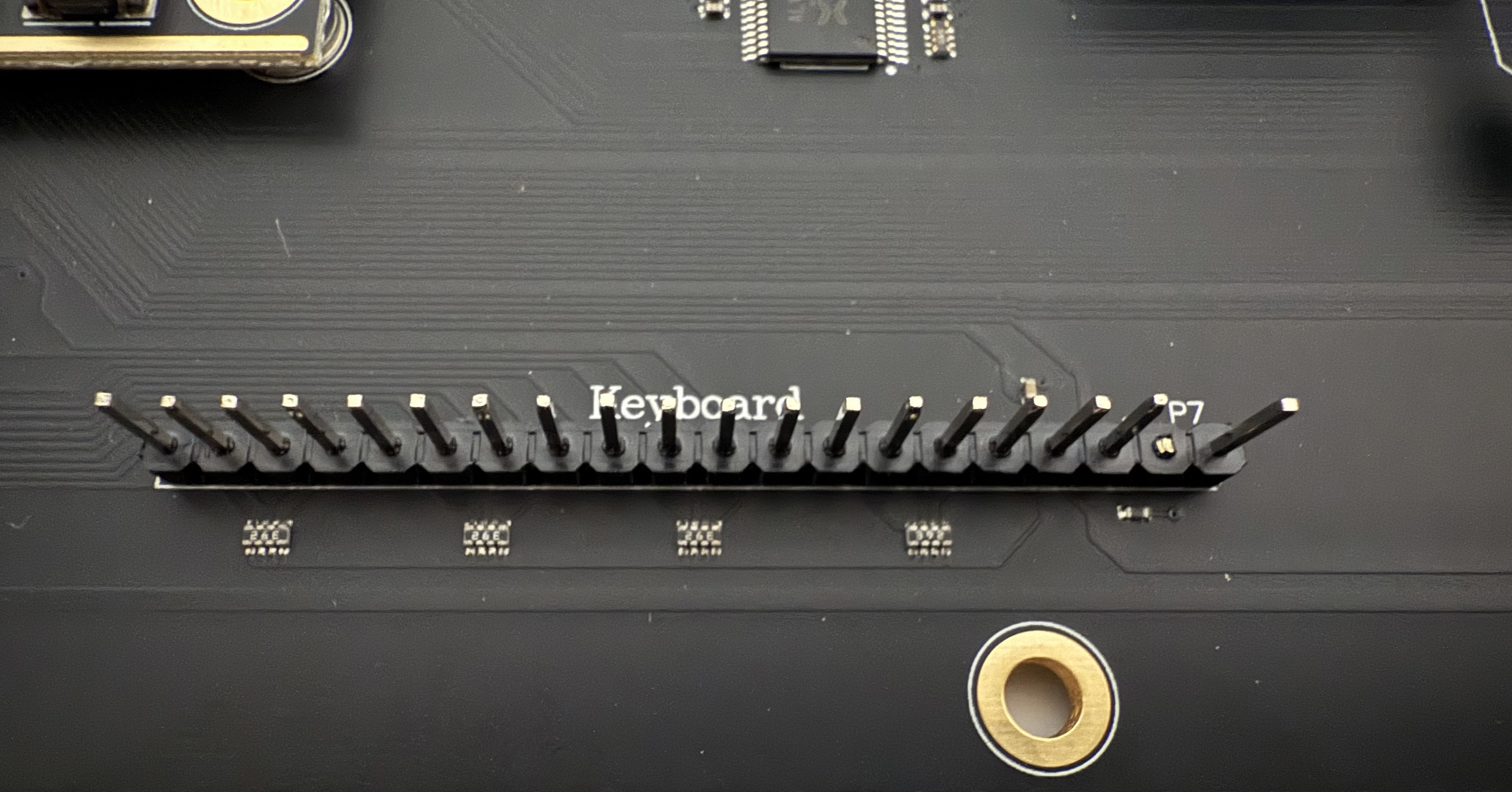

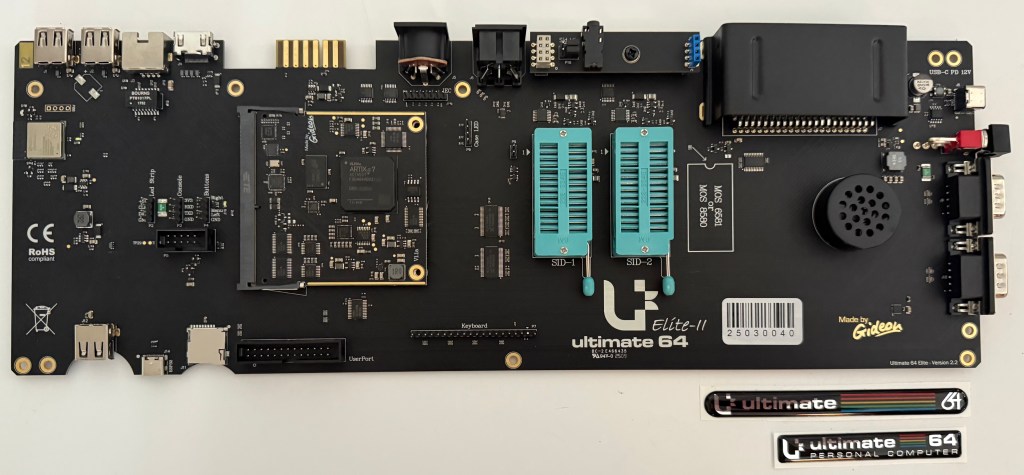

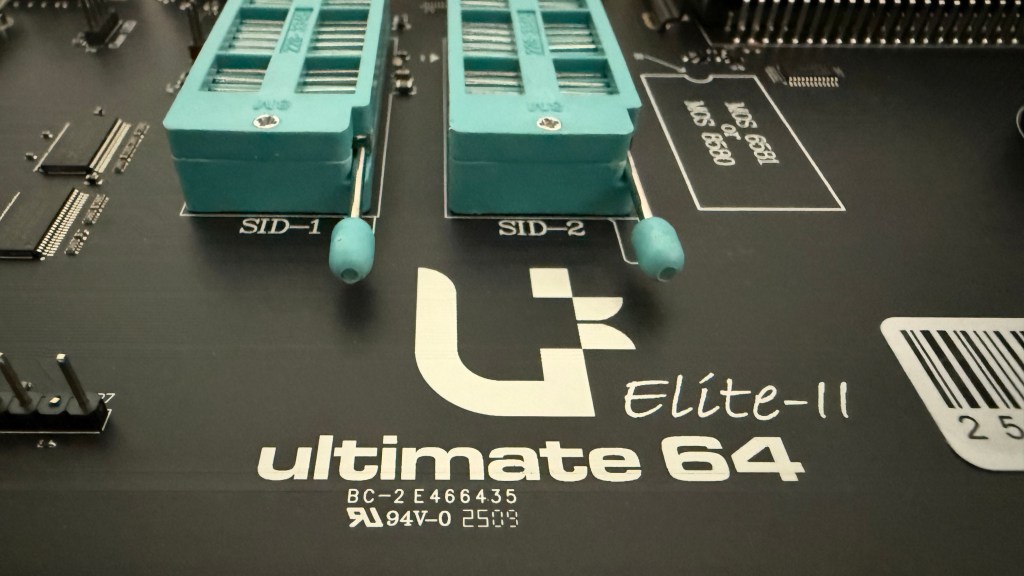

Ultimate 64 Elite 2

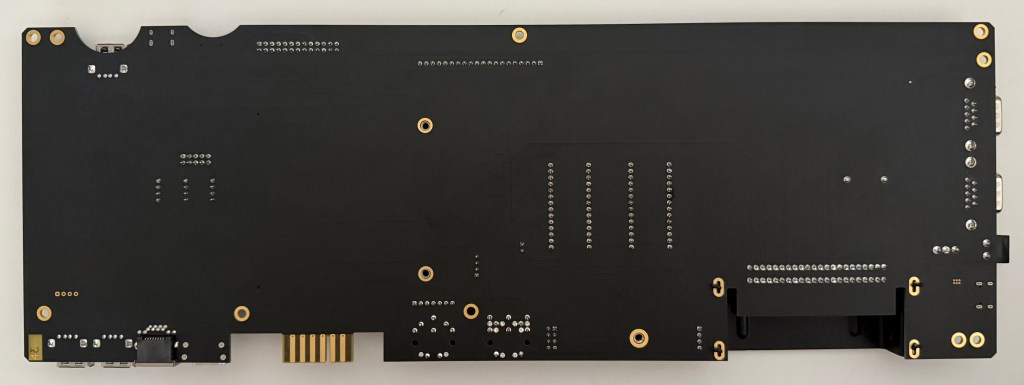

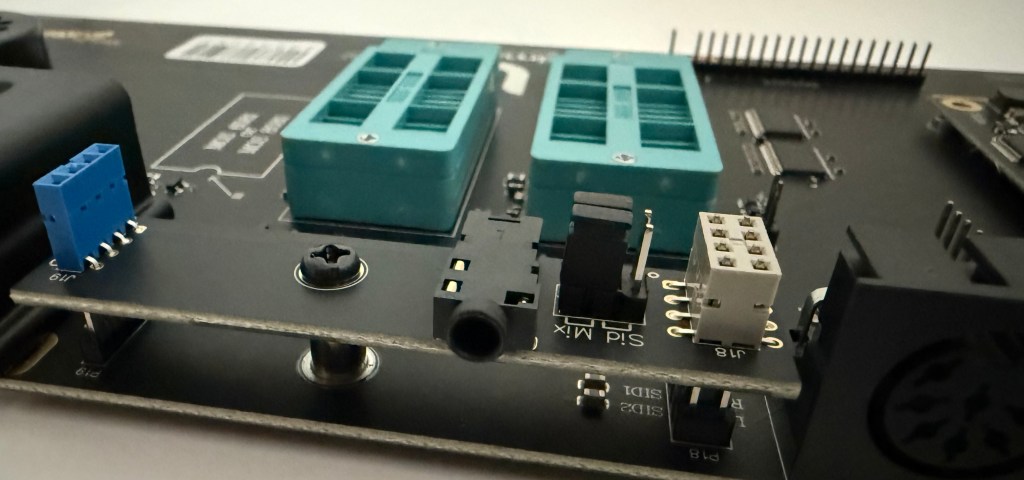

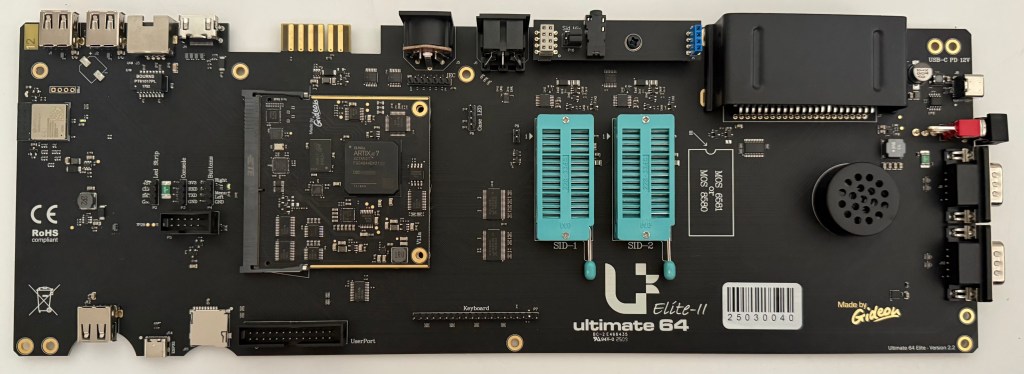

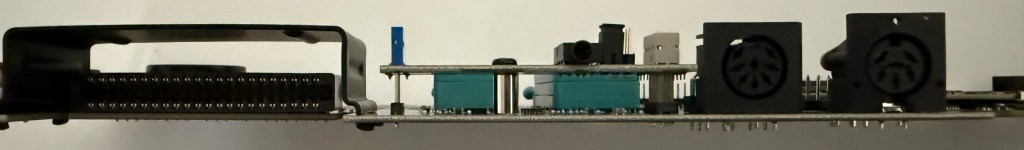

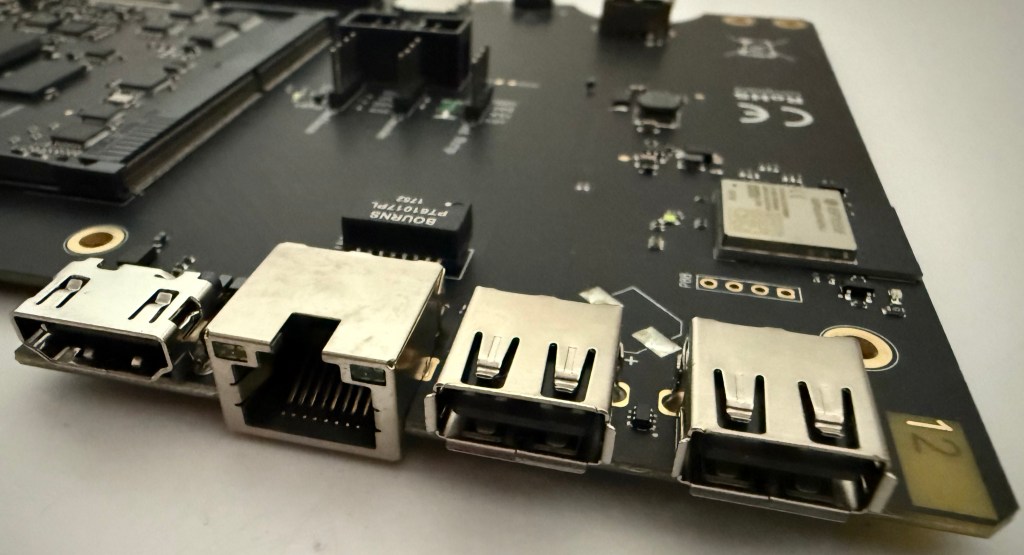

Der Ultimate 64 Elite 2 kam im April/Mai 2025 auf den Markt. Er ist eine konsequente Weiterentwicklung des ersten Ultimate 64 Elite Models. Der Formfaktor der Platine wurde auf den C64 Standard angepasst, so dass diese auch in ein Standard C64 Gehäuse ohne zusätzliche „Hardware“ eingebaut werden kann.

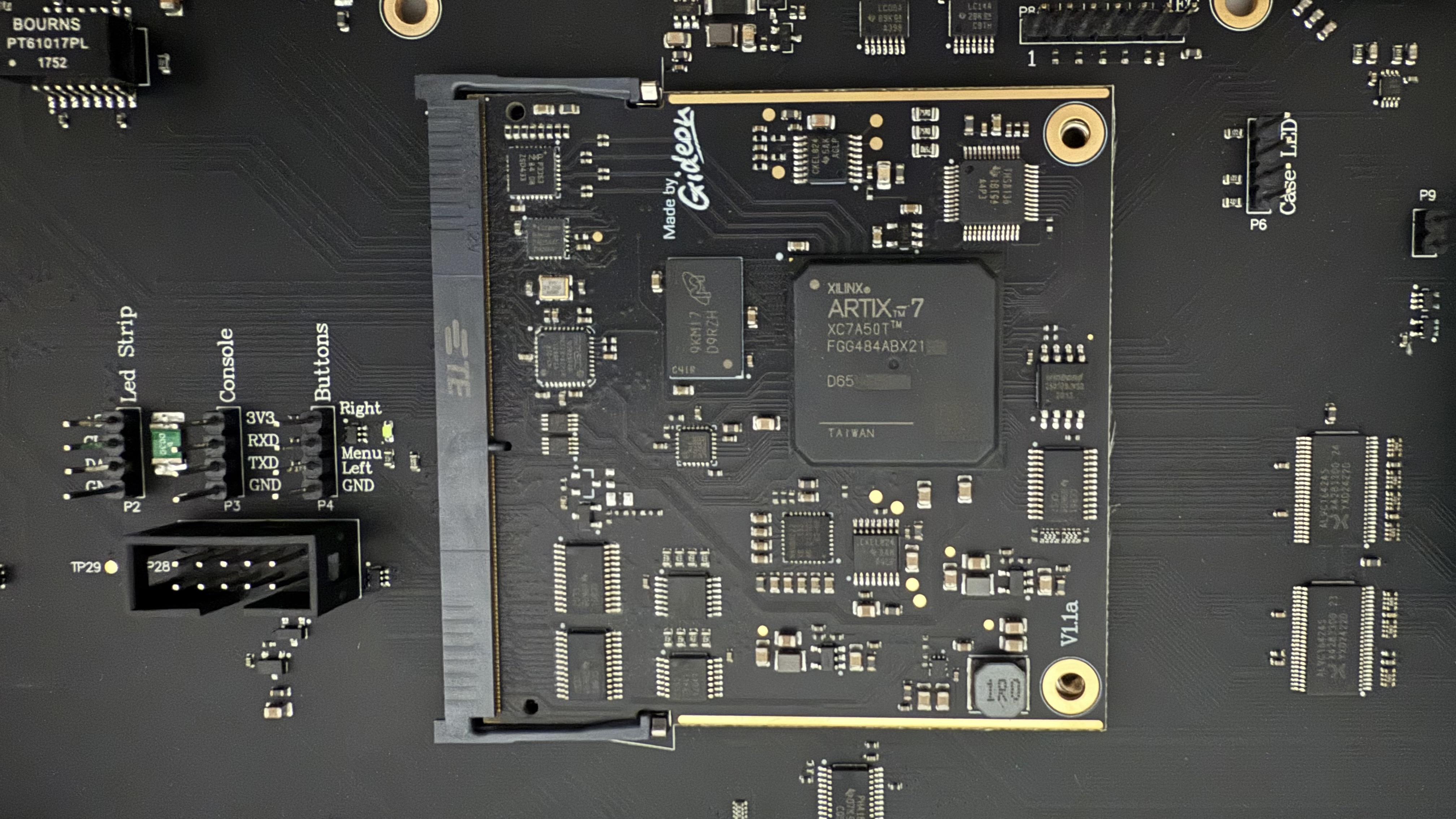

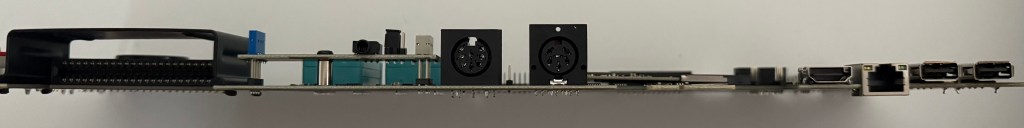

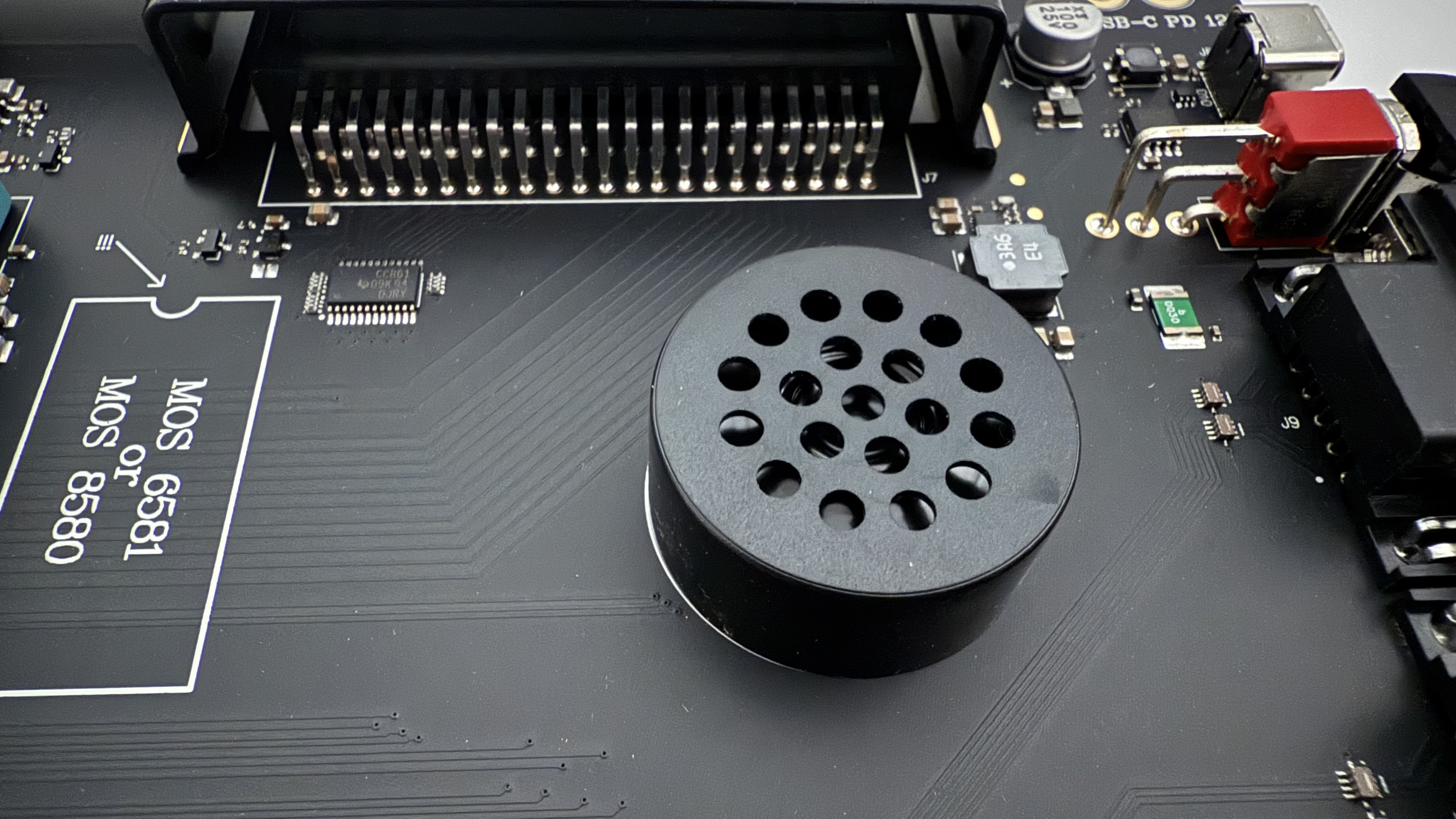

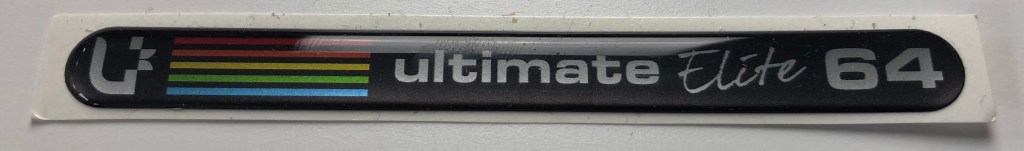

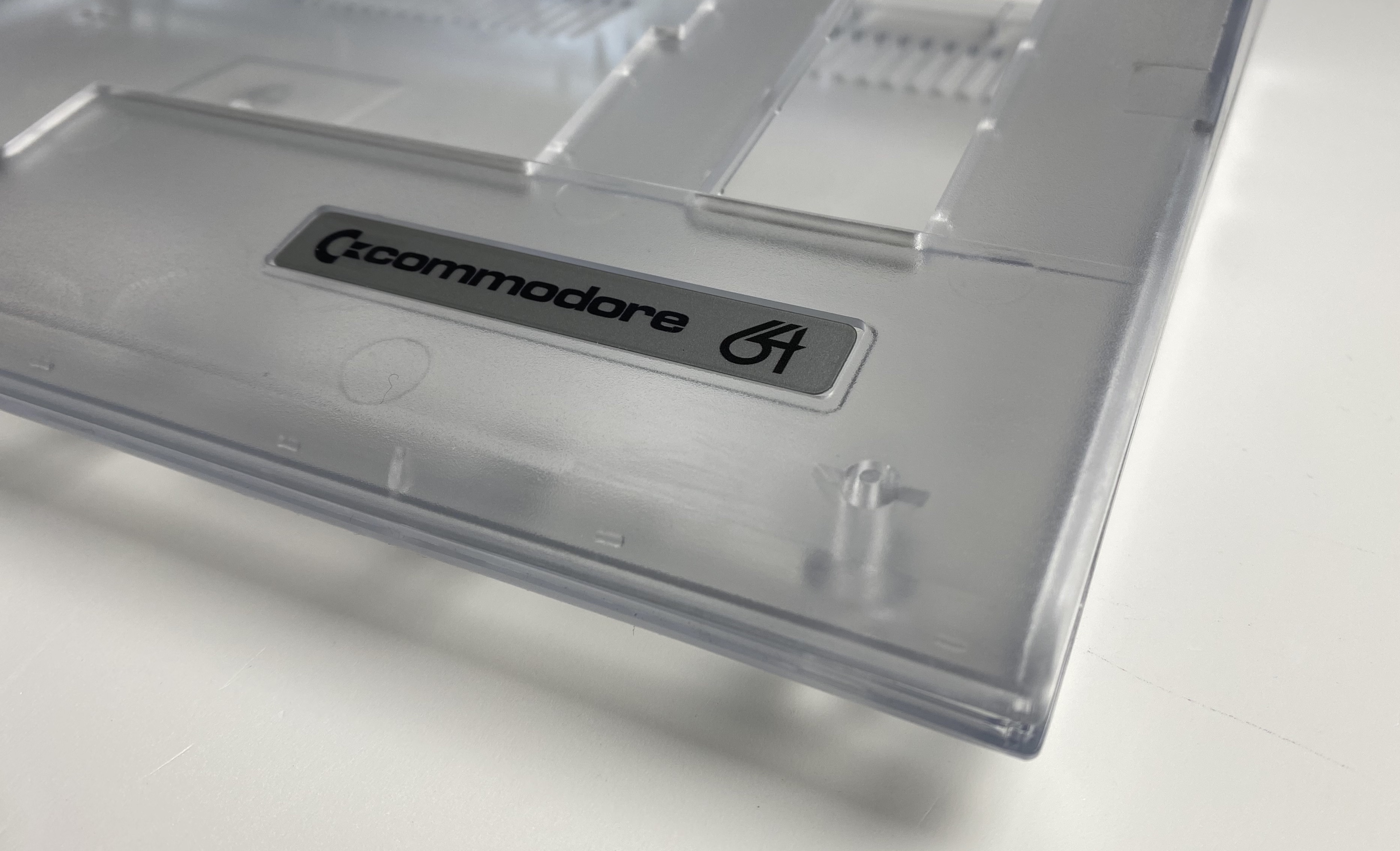

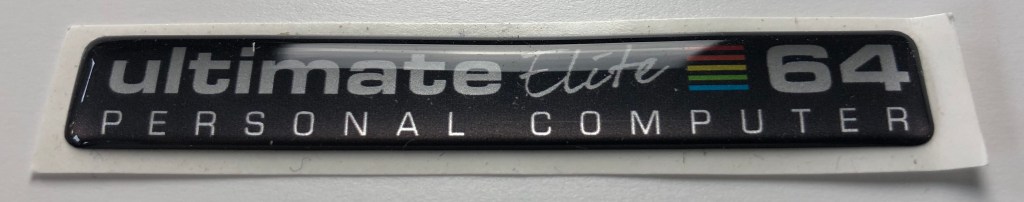

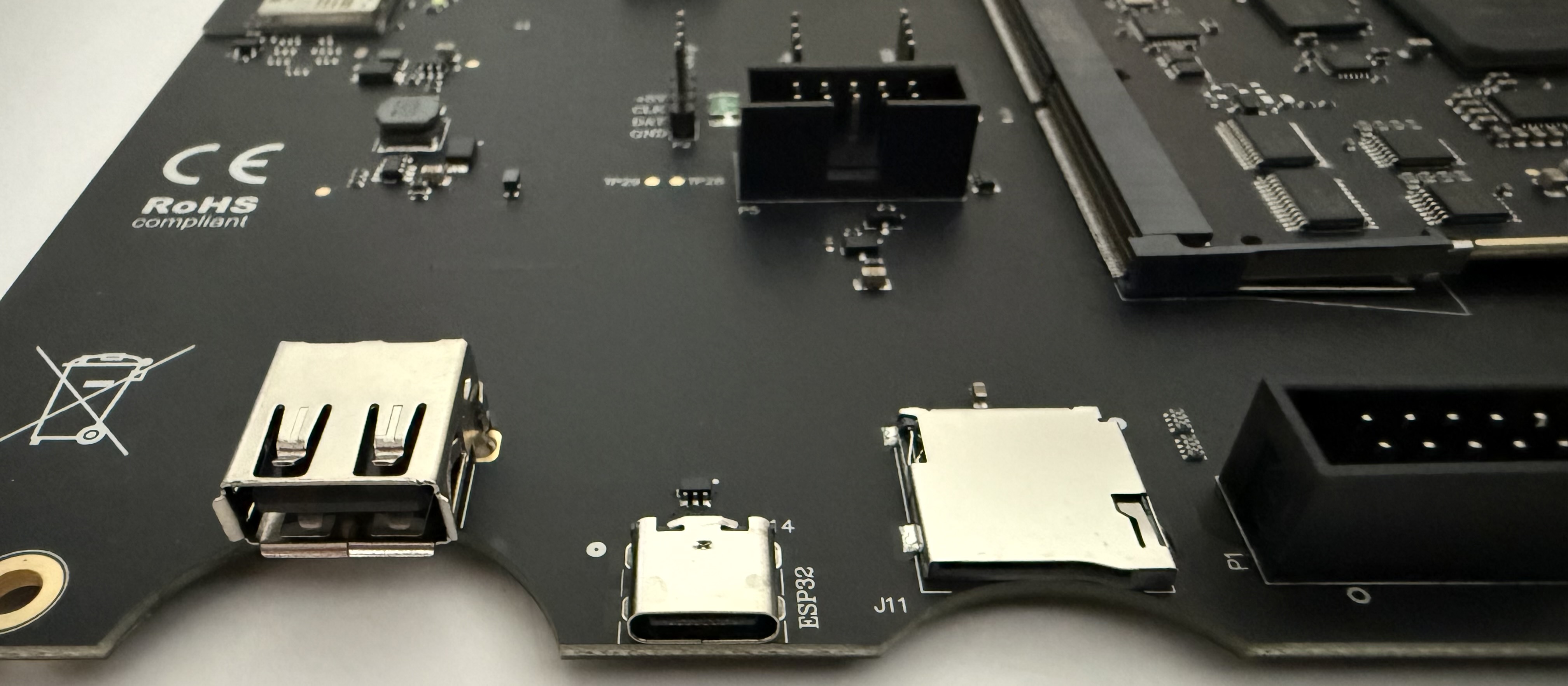

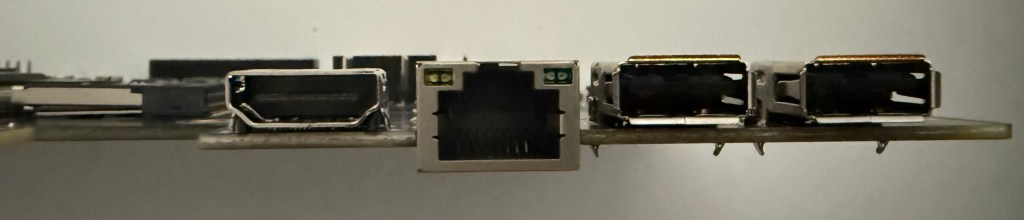

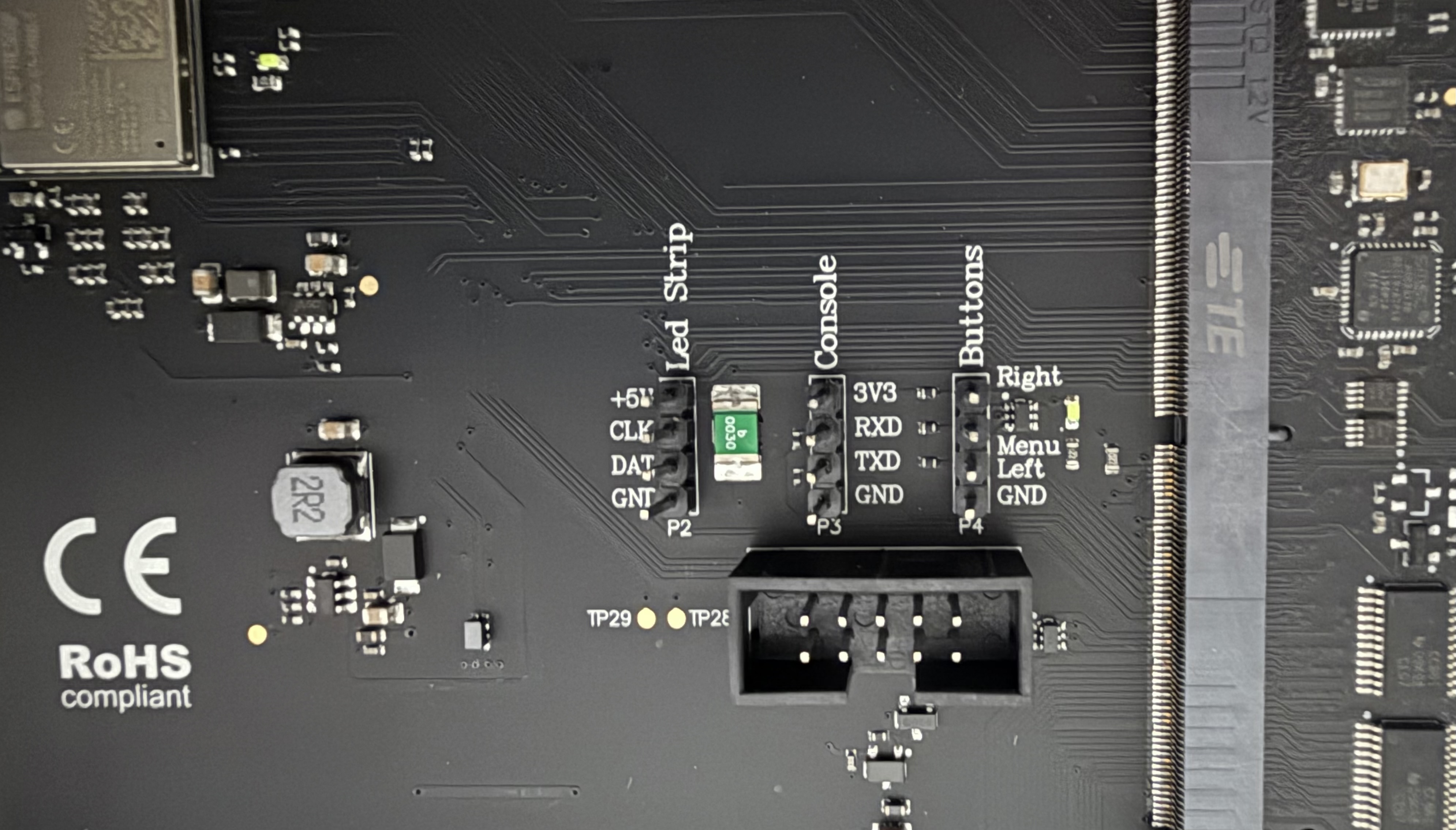

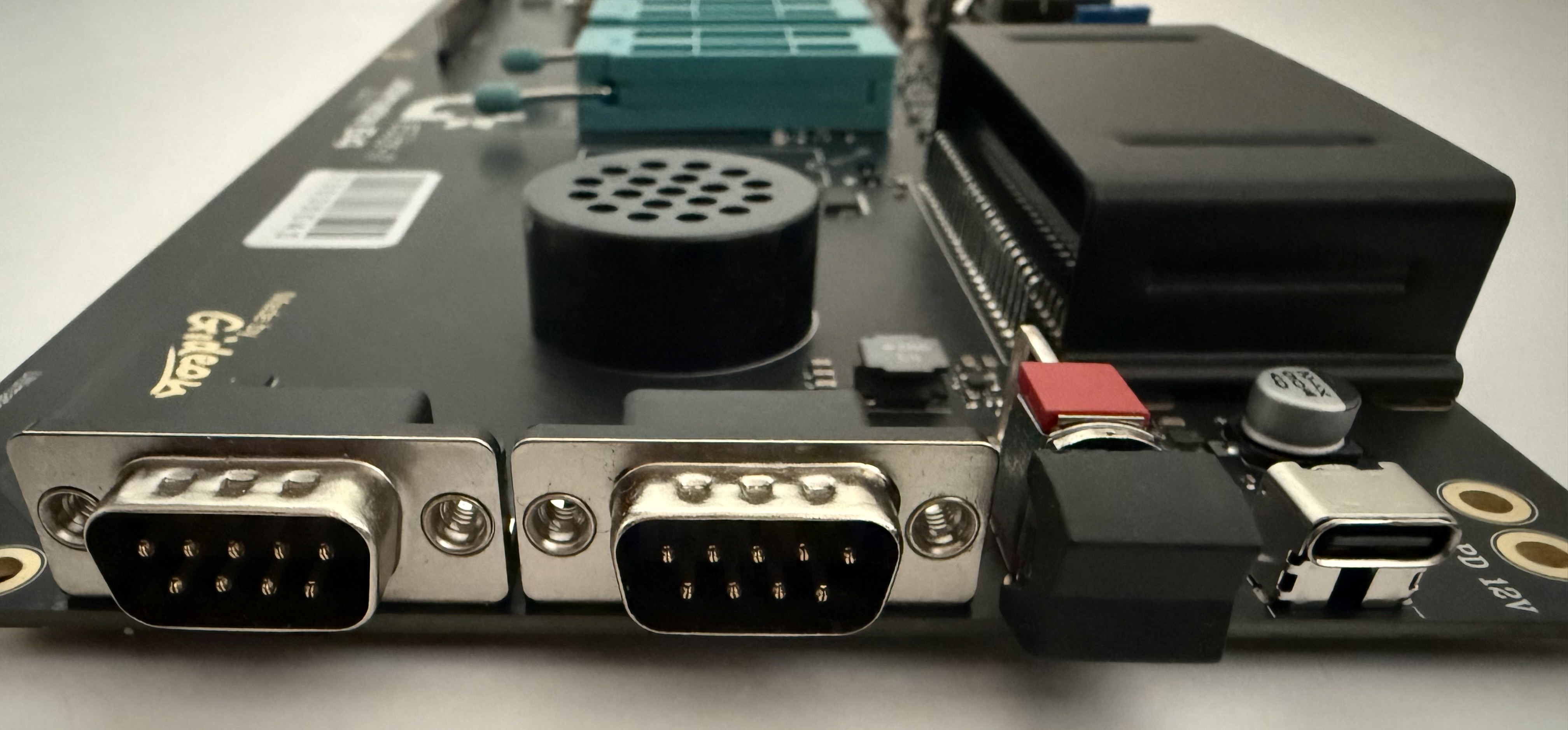

Das neue Model unterstützt jetzt über den HDMI-Ausgang einen HD-Auflösung von 1920×1080. Der Ultimate 64 Elite 2 wurde um einen SD-Karten-Einschub erweitert. Der Knopf für das Menü wurde durch einen Taster, ähnlich zum C64 ersetzt. Auf der Rückseite ist nun ein 3,5″ Klinkenanschluss verbaut. Dieser verfügt auch über einen SPD/F Ausgang. Die Prozessoreinheit sitzt auf einer 7x7cm großen zusätzlichen Platine. In Zukunft könnte die zusätzliche Platine durch Alternativen ausgetauscht werden. Die Stromversorgung erfolgt über ein USB-C Netzteil (nicht im Lieferumfang enthalten). Der Lautsprecher ist nun direkt auf dem Board montiert. Zum Ultimate 64 Elite 2 wurden zwei Commodore 64 Badges geliefert.

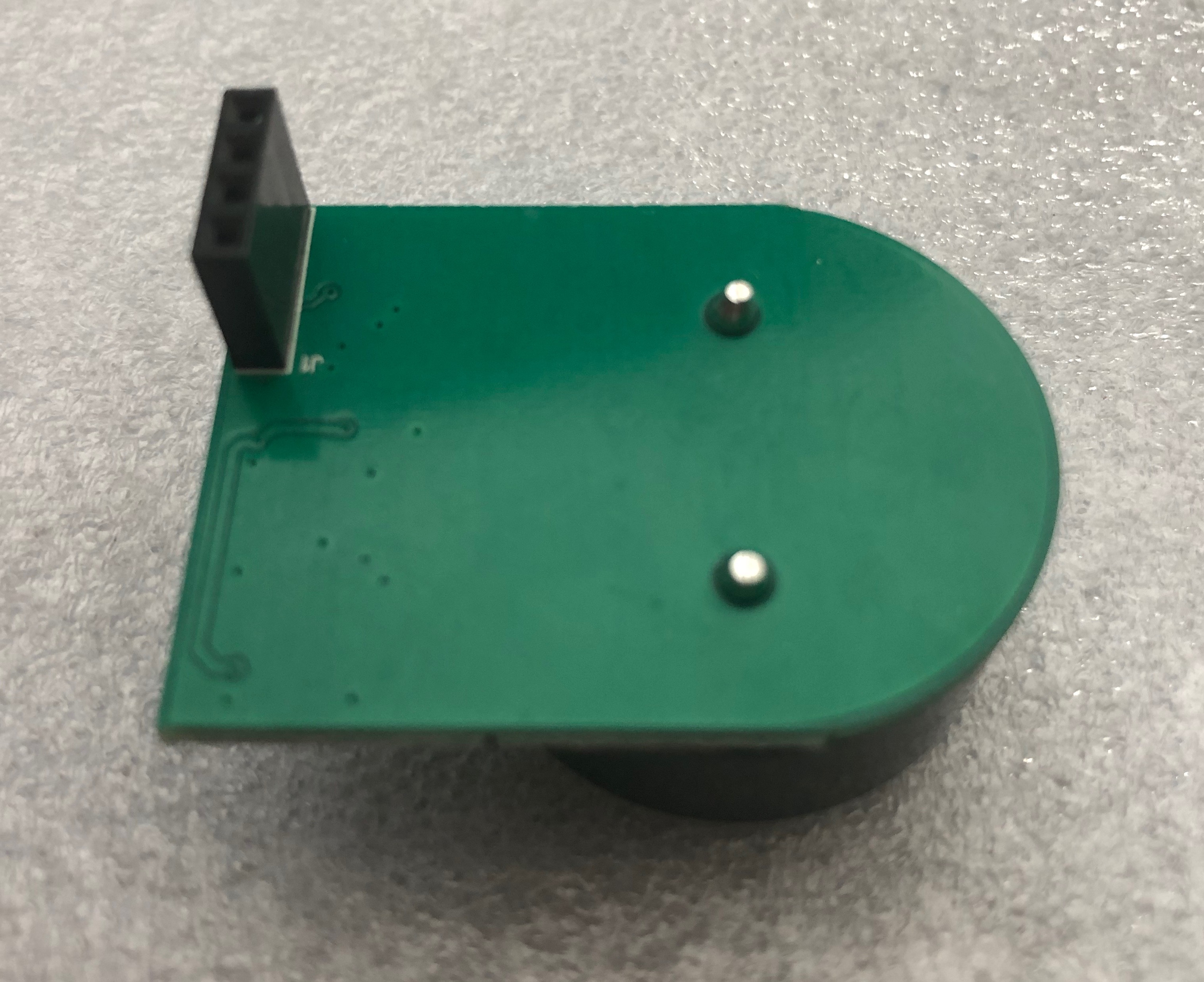

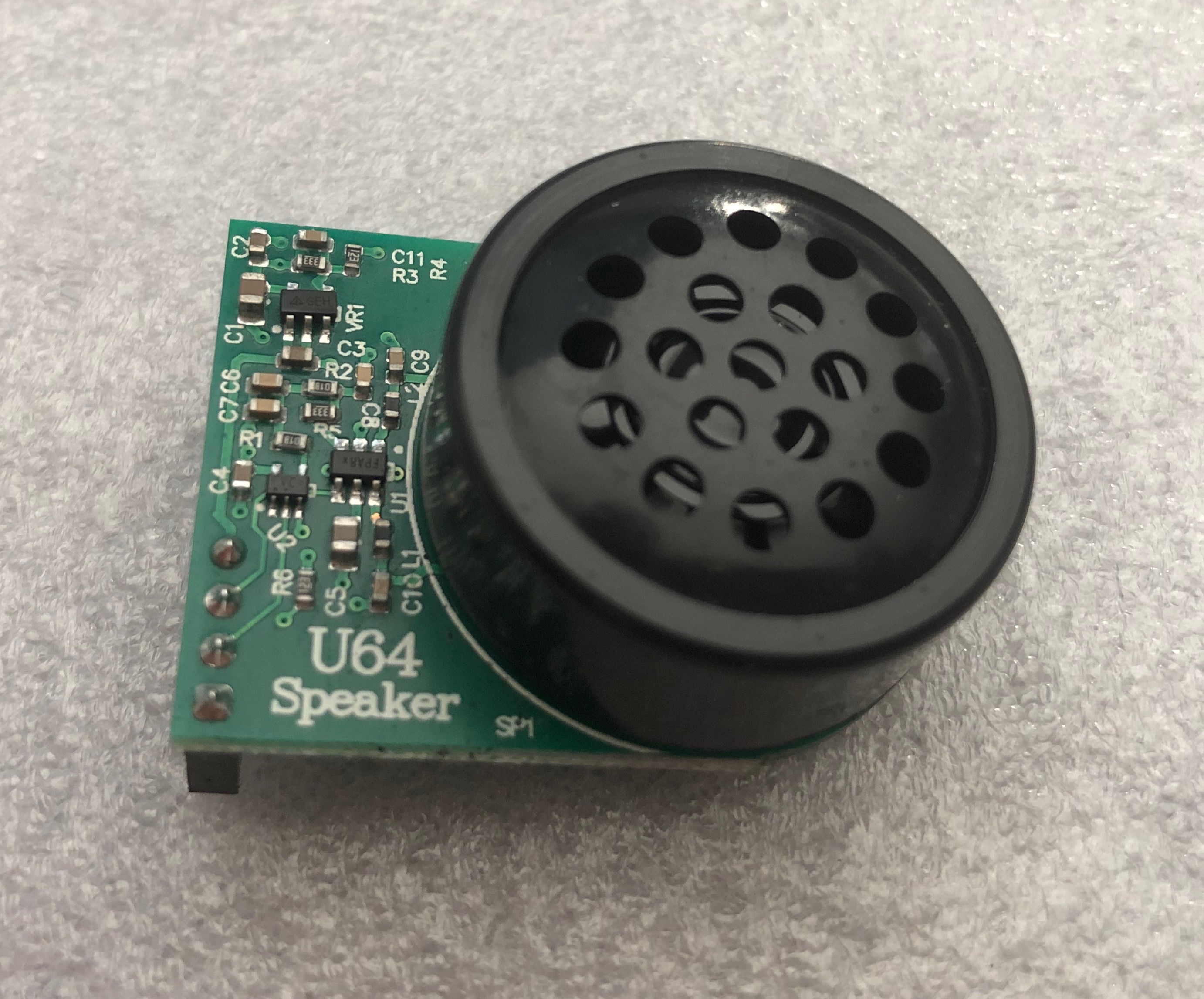

Ultimate 64 Speaker

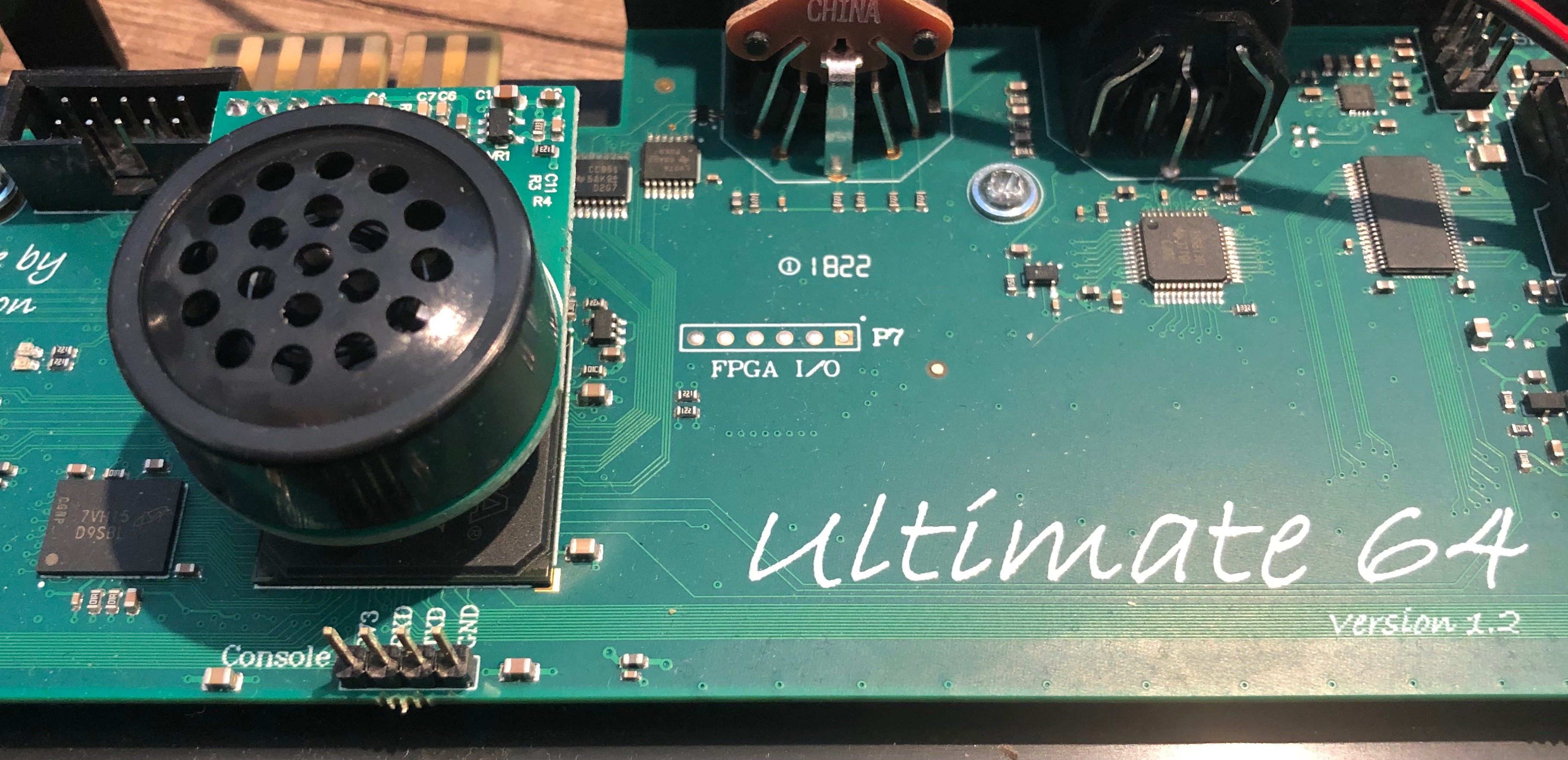

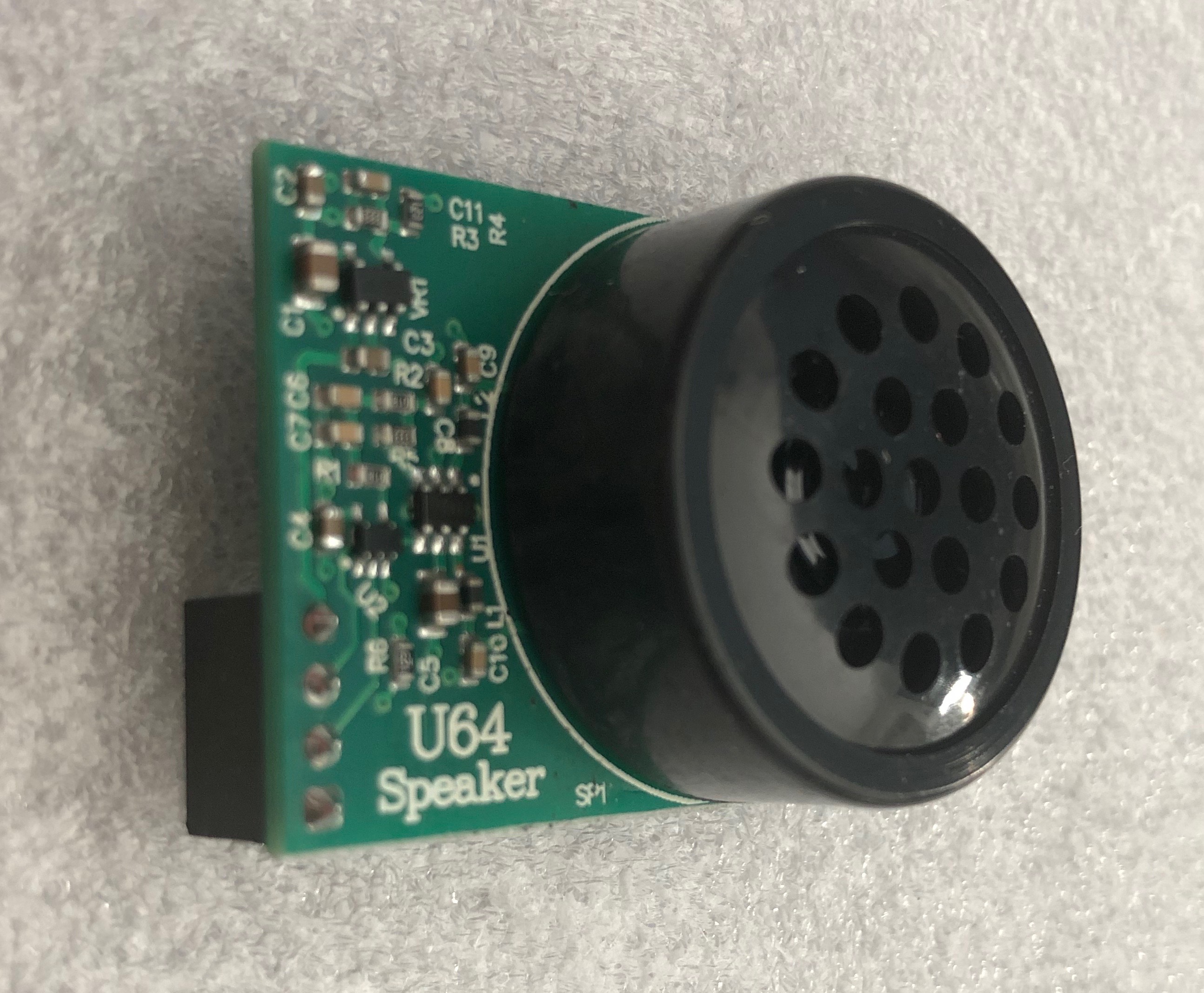

Über die U64 Speaker Platine können Laufwerksgeräusche wiedergegeben werden.

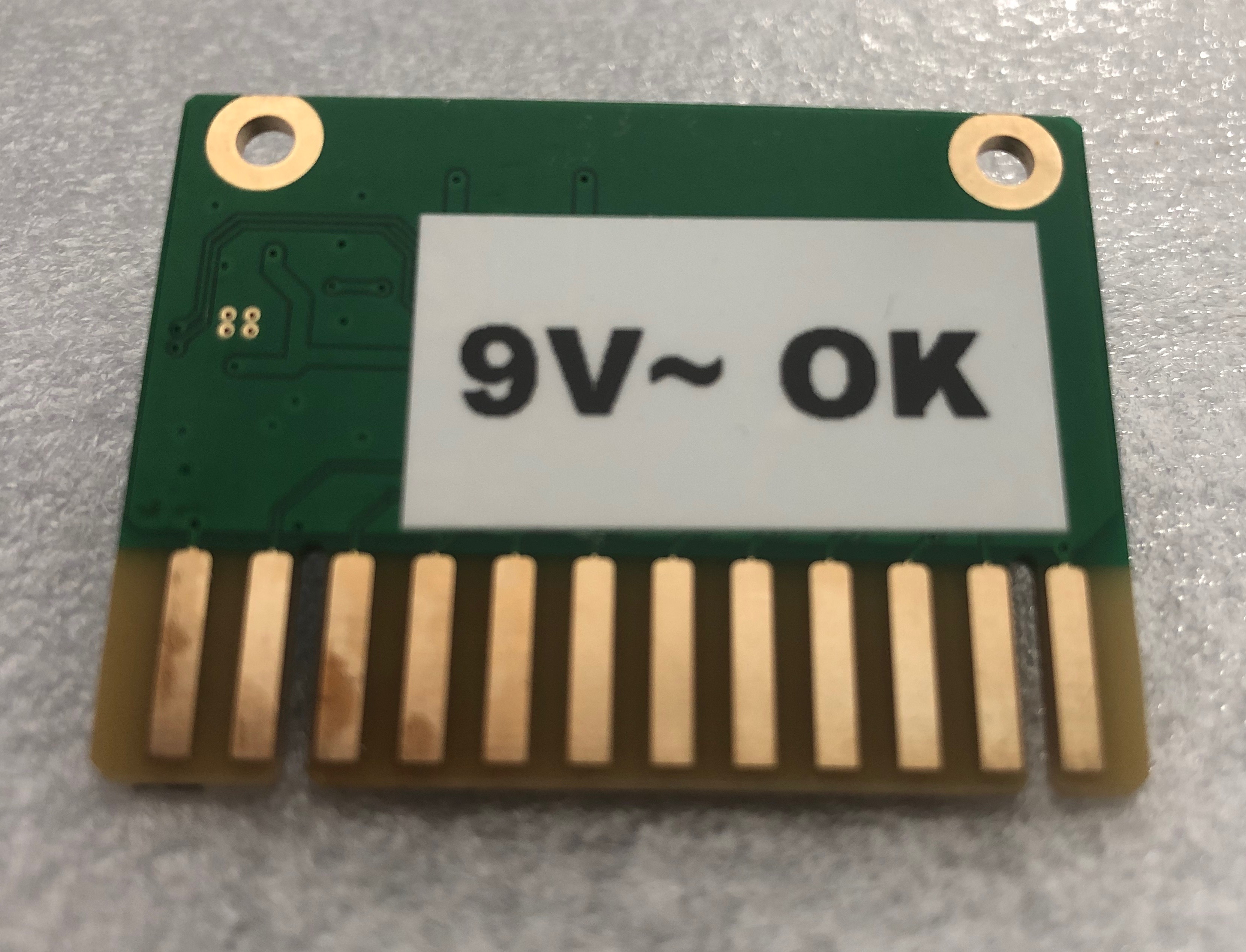

Ultimate 64 Userport Expansion

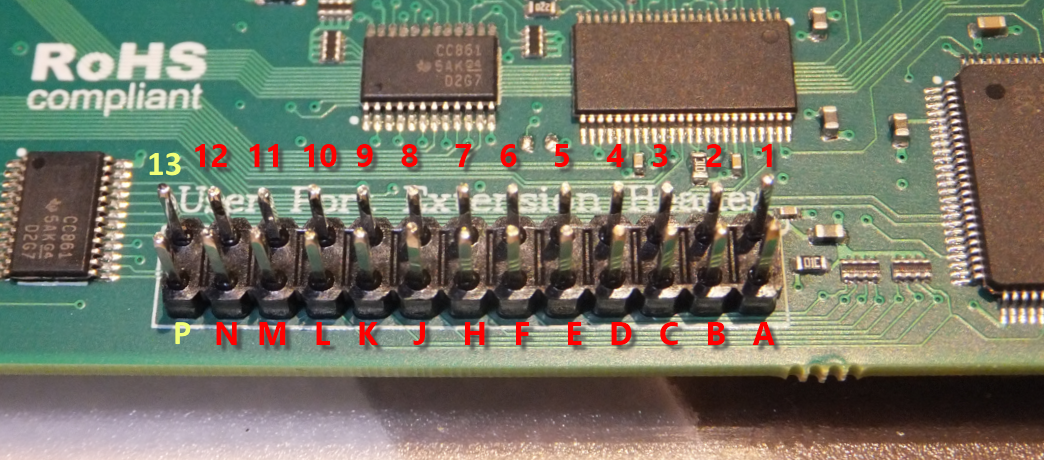

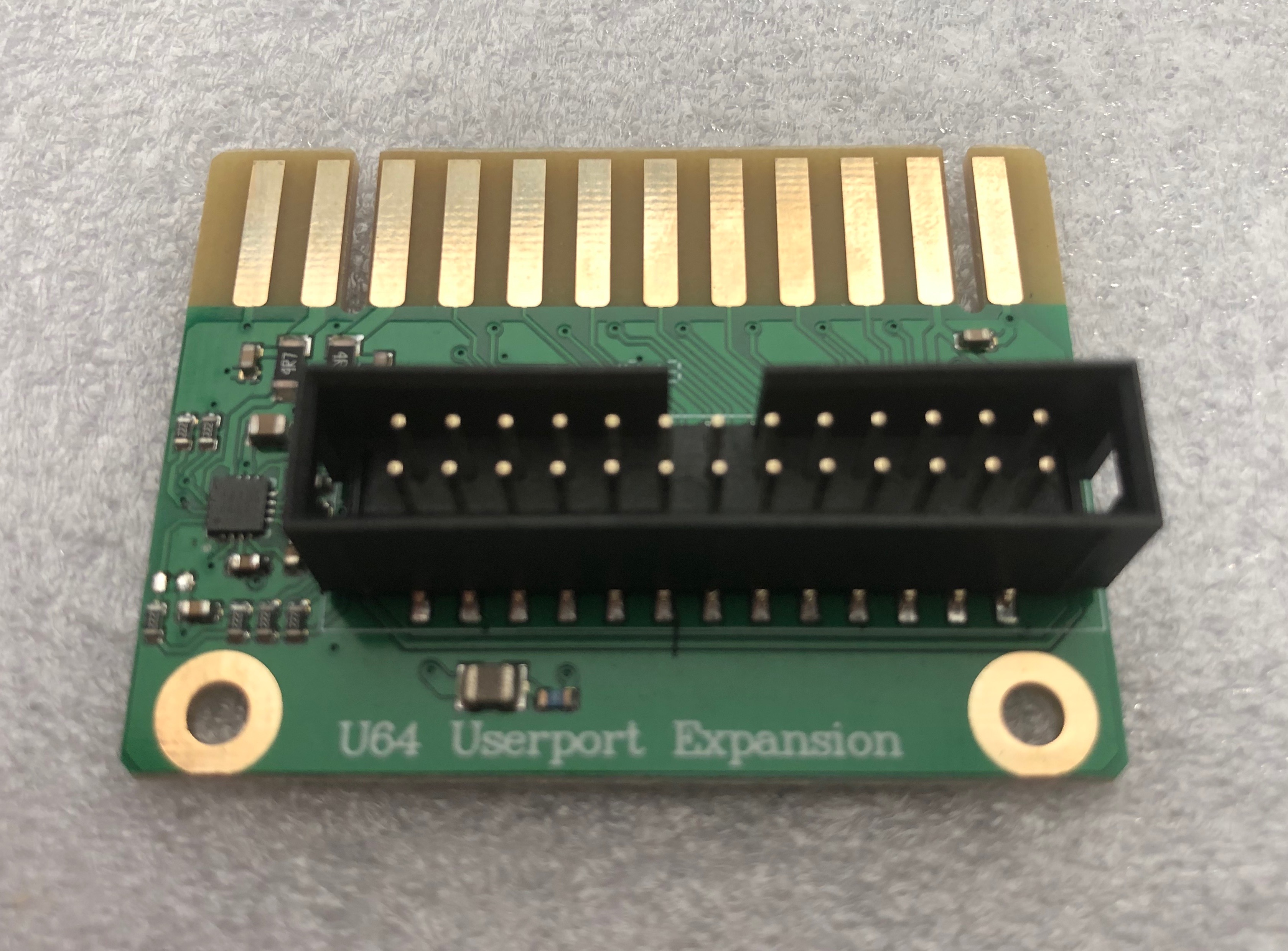

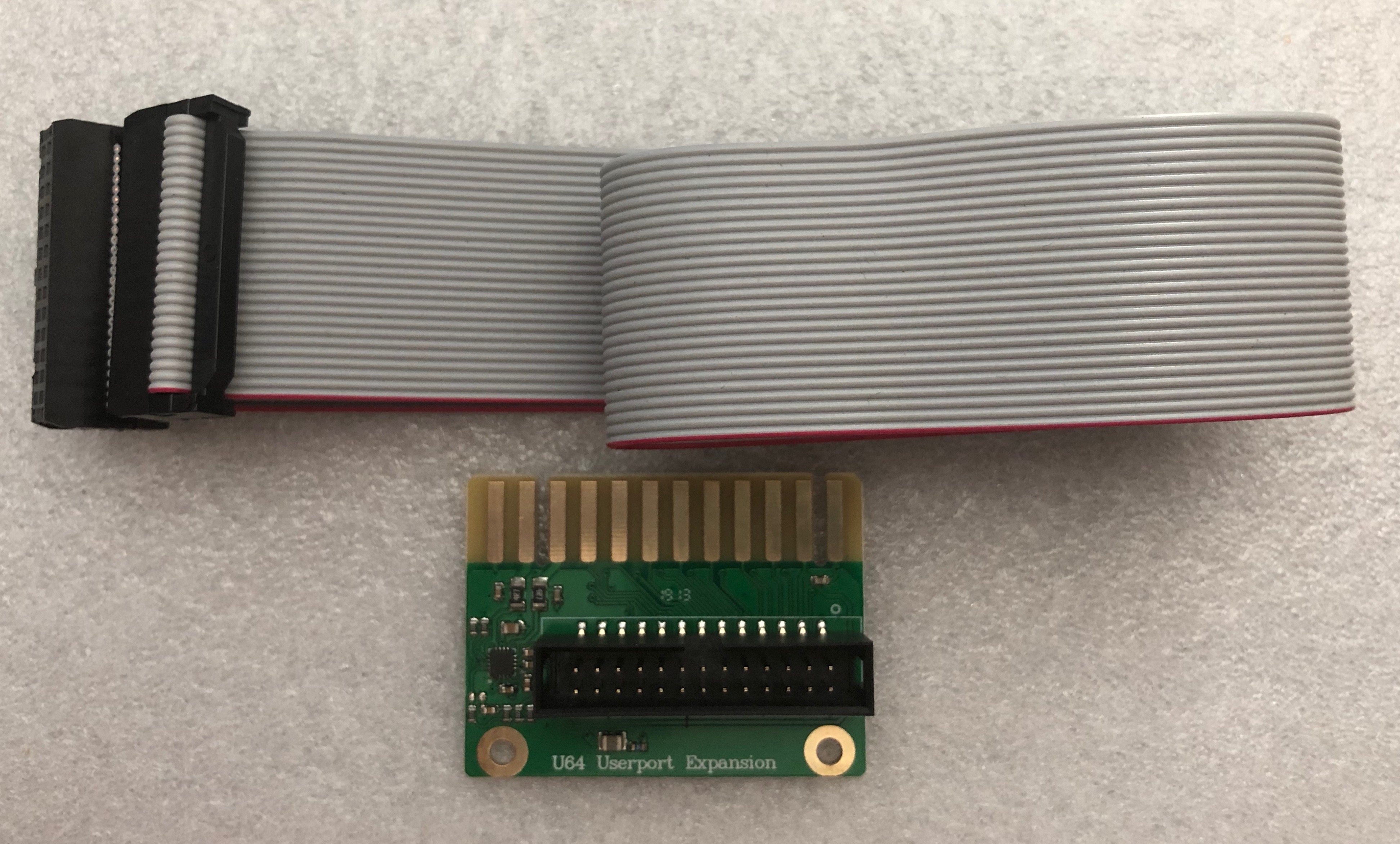

Die U64 Userport Expansion erweitert den Ultimate 64 um einen Userport. Diese Version liefert zusätzlich 9 Volt. Das Flachbandkabel muss so angeschlossen werden, dass das markierte Kabel auf dem PIN1 der Stiftleiste steckt.
